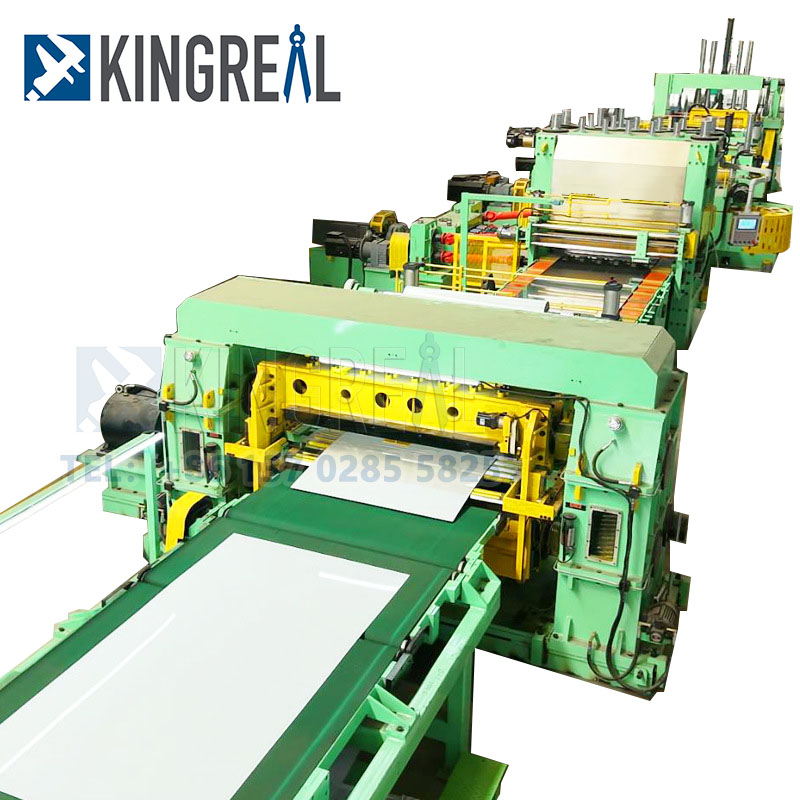

لمبائی مشین سے سٹینلیس سٹیل کاٹاجدید مینوفیکچرنگ انڈسٹری میں ایک ناگزیر اور اہم سامان ہے۔
یہ متعدد صحت سے متعلق اجزاء کے مربوط کام کے ذریعہ سٹینلیس سٹیل کنڈلیوں کی موثر اور درست کاٹنے کا احساس کرتا ہے۔
اس مضمون میں ، کنگریل اسٹیل سلائٹر آپ کے ساتھ لمبائی کی لکیر کے ل st سٹینلیس سٹیل کٹ کے بنیادی اجزاء پر تبادلہ خیال کرے گا ، اس کے کام کے عمل کا تجزیہ کرے گا ، اور آپ کو لمبائی کی مشین تک سٹینلیس سٹیل کٹ کے فنکشن اور اہمیت کو بہتر طور پر سمجھنے میں مدد ملے گی۔

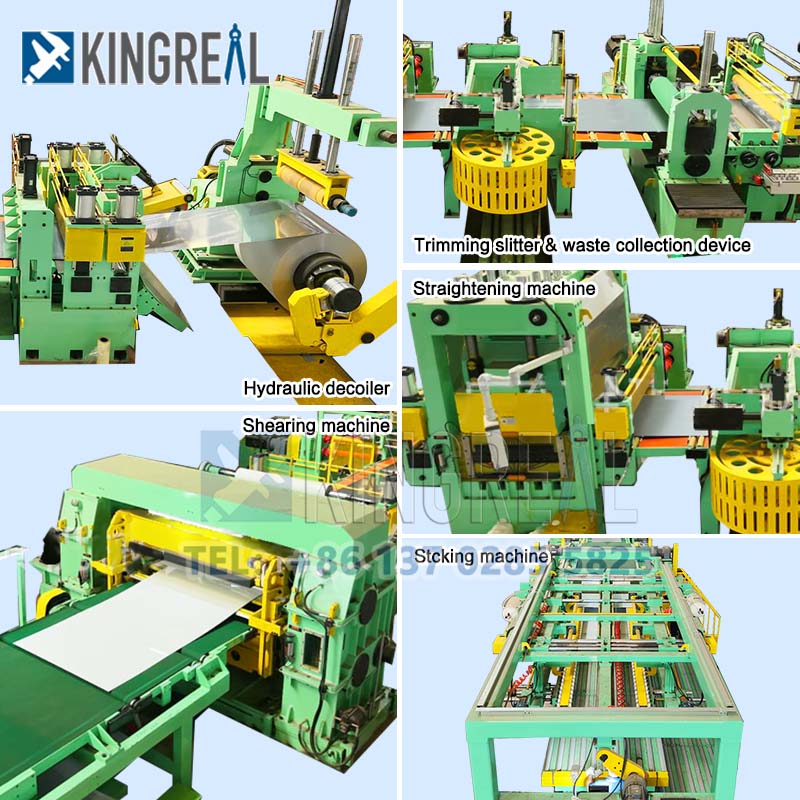

کام کے عمل میںلمبائی مشین سے سٹینلیس سٹیل کاٹا، خام مال کو ہینڈلنگ کا نظام پہلا اہم قدم ہے۔ یہ بنیادی طور پر ڈیکوئلر ، لگانے والی مشین اور سینٹرنگ ڈیوائس پر مشتمل ہے۔
1.1 اسٹینلیس سٹیل کٹ کے لئے لمبائی کی لکیر کے لئے ڈیکائلر
ڈیکوئلر عام طور پر کینٹیلیور قسم اور ڈبل شنک ہیڈ ڈھانچے میں تقسیم ہوتا ہے۔ سابقہ چھوٹے کنڈلیوں کے لئے موزوں ہے ، جبکہ مؤخر الذکر بڑے اور بھاری کنڈلیوں کے لئے زیادہ موزوں ہے۔ غیر منقولہ رفتار کی ایڈجسٹیبلٹی مختلف پیداوار کی ضروریات کو اپنانے کے ل length اسٹینلیس سٹیل کٹ کی لمبائی مشین کو قابل بناتی ہے۔
ایک ہی وقت میں ، ہائیڈرولک تناؤ کا نظام اور گائیڈ ڈیوائس ناہموار تناؤ کی وجہ سے مادی انحراف سے بچنے کے لئے غیر منقولہ عمل کے دوران مواد کی استحکام کو یقینی بناتا ہے۔
1.2 لیولنگ اور سینٹرنگ ڈیوائس
لیولنگ مشین لمبائی والی مشین کے لئے سٹینلیس سٹیل کٹ کا ایک ناگزیر حصہ ہے۔ اس کا ملٹی رولر ڈھانچہ (عام طور پر 5-11 رولرس) مادے کی لہر اور موڑنے کی خرابی کو مؤثر طریقے سے ختم کرسکتا ہے ، اس بات کو یقینی بناتا ہے کہ سطح کی درستگی ≤0.5 ملی میٹر/میٹر تک پہنچ جائے۔
سینٹرنگ ڈیوائس فوٹو الیکٹرک سینسر اور ہائیڈرولک اصلاحی سلنڈروں کا استعمال کرتا ہے تاکہ پٹی کی پس منظر کی پوزیشن کو حقیقی وقت میں ایڈجسٹ کیا جاسکے ، اس طرح اس کے بعد کے عمل کی عین مطابق پوزیشن کو یقینی بنایا جاسکے۔
کا بنیادی فنکشنسٹینلیس سٹیل کی لمبائی کی لکیر سے کٹپروسیسنگ کا شکار ہے ، لہذا کھانا کھلانے اور سائز دینے کا نظام اور کراس کاٹنے والی مشین گروپ اس کے کلیدی حصے ہیں۔
2.1 اسٹینلیس سٹیل کٹ کے لئے لمبائی کی لکیر تک کھانا کھلانا اور سائزائزنگ سسٹم
فیڈنگ رولر گروپ ایک فعال رولر اور ایک کارفرما رولر پر مشتمل ہے ، اور سطح کو پہننے والے مزاحم ربڑ سے ڈھانپ دیا جاتا ہے تاکہ یہ یقینی بنایا جاسکے کہ کھانا کھلانے کے عمل کے دوران مادے نہیں پھسل جاتا ہے۔
سروو موٹر کے ذریعہ کارفرما ، کھانا کھلانے کی درستگی ± 0.1 ملی میٹر تک پہنچ سکتی ہے ، اور 500-6000 ملی میٹر کی فکسڈ لمبائی کھانا کھلانا حاصل کیا جاسکتا ہے۔ فکسڈ لمبائی کا بافل ایک بال سکرو اور ایک لکیری گائیڈ ڈھانچہ اپناتا ہے ، اور اس پوزیشن کو برقی طور پر ایڈجسٹ کیا جاتا ہے ، اور کھانا کھلانے کی لمبائی کی درستگی کو یقینی بنانے کے لئے ایک انکوڈر کے ساتھ بند لوپ کنٹرول تشکیل دیا جاتا ہے۔

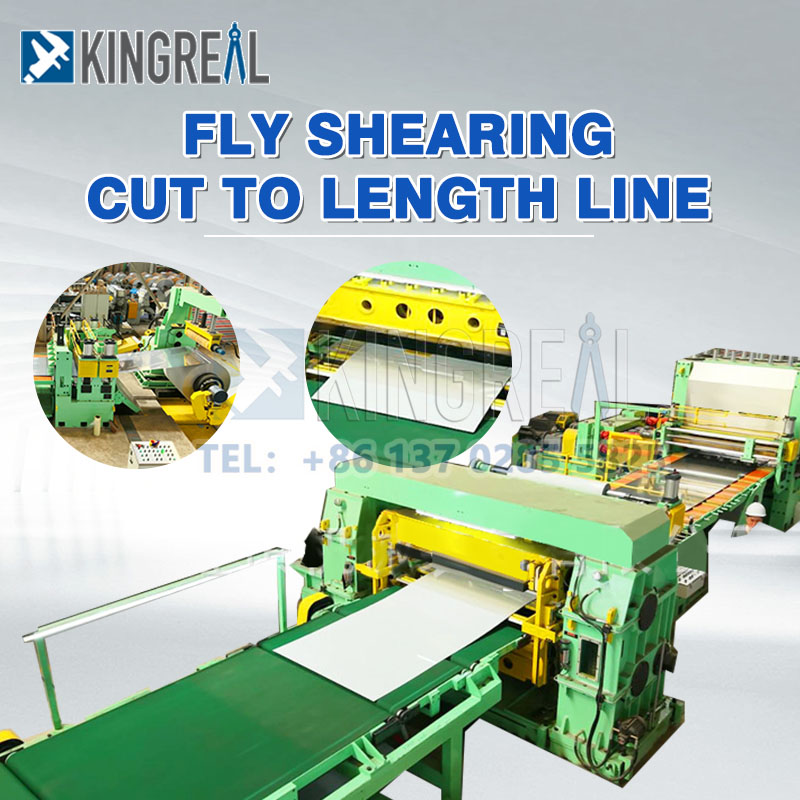

2.2 لمبائی مشین میں سٹینلیس سٹیل کٹ کے لئے کراس کٹنگ یونٹ
کراس کٹنگ یونٹ لمبائی کی لکیر سے کٹے ہوئے سٹینلیس سٹیل کٹ کے مونڈنے والے عمل کا بنیادی مرکز ہے۔
اس میں اوپری بلیڈ شافٹ ، نچلے بلیڈ شافٹ اور ہائیڈرولک دبانے والا آلہ ہوتا ہے۔ بلیڈ کا مواد عام طور پر CR12MOV ہوتا ہے ، جس میں HRC58-62 کی سختی ہوتی ہے۔
مونڈنے والی رفتار 10-60 بار/منٹ تک پہنچ سکتی ہے ، اور یہ 0.1-6 ملی میٹر کی موٹائی کے ساتھ پلیٹوں پر کارروائی کرسکتی ہے۔ گیپ ایڈجسٹمنٹ میکانزم بلیڈ کے فرق کو دستی یا برقی ایڈجسٹمنٹ کی اجازت دیتا ہے تاکہ مونڈنے والے معیار کے اعلی معیار کو یقینی بنایا جاسکے۔
 |
 |
کے کام میںلمبائی مشین سے سٹینلیس سٹیل کاٹا، فضلہ ہینڈلنگ اتنا ہی اہم ہے جتنا تیار شدہ مصنوعات کی اسٹیکنگ۔
3.1 فضلہ کینچی اور جمع کرنا
ایج تار شیئر ایک ایسا آلہ ہے جو مونڈنے والی یونٹ کے دونوں اطراف پر نصب کیا جاتا ہے ، جو کنارے کے فضلہ کو 50-100 ملی میٹر کے چھوٹے حصوں میں مٹا سکتا ہے اور اسے کچرے کنویر بیلٹ کے ذریعے چپ جمع کرنے والے باکس میں بھیج سکتا ہے۔
اس کے علاوہ ، کولہو (اختیاری) موٹی پلیٹ کے فضلہ پر ثانوی کرشنگ انجام دیتا ہے ، اور اس کے بعد کی ری سائیکلنگ کے لئے ذرہ سائز ≤100 ملی میٹر پر کنٹرول کیا جاتا ہے۔

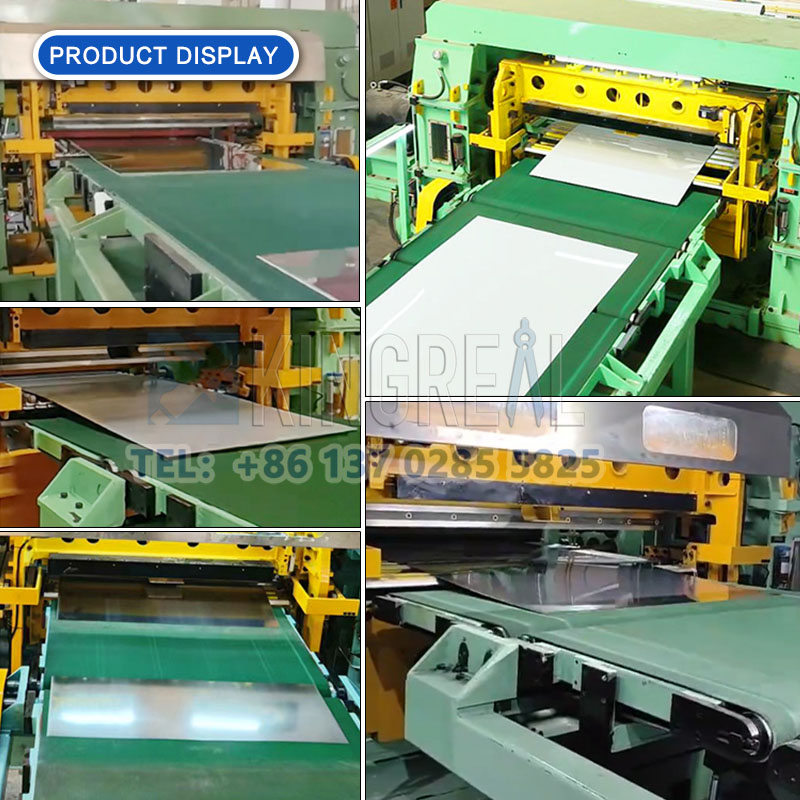

3.2 سٹینلیس سٹیل کٹ کے لئے لمبائی کی لائن میں اسٹیکنگ ڈیوائس
اسٹیکنگ ڈیوائس تیار شدہ مصنوعات کے موثر انتظام کو یقینی بناتی ہے۔ کنویئر بیلٹ کی رفتار 0.5-2M میں ایڈجسٹ کی جاتی ہے ، اور سطح پر اینٹی پرچی ربڑ کی پرت تیار شدہ مصنوعات کو سلائیڈنگ سے روکتی ہے۔
اسٹیکنگ میکانزم میں لفٹنگ پلیٹ فارم ، ایک پش پلیٹ اور پوزیشننگ بافل شامل ہوتا ہے ، جو خود بخود تیار شدہ مصنوعات (اونچائی ≤1.5m) کی متعدد پرتوں کو اسٹیک کرسکتا ہے ، اور تیار شدہ مصنوعات کے وزن کی نگرانی کے لئے وزن والے سینسر سے لیس ہے تاکہ تیار شدہ مصنوعات کی معیاری اسٹیکنگ کو یقینی بنایا جاسکے۔
ہائیڈرولک سسٹم اور بجلی کا کنٹرول سسٹم بجلی کے ذرائع ہیں تاکہ کے موثر اور مستحکم آپریشن کو یقینی بنائیںلمبائی مشین سے سٹینلیس سٹیل کاٹا.
4.1 اسٹینلیس سٹیل کٹ کے لئے لمبائی کی لکیر کے لئے ہائیڈرولک نظام
ہائیڈرولک سسٹم کی پاور یونٹ ایک ہائیڈرولک پمپ ، آئل ٹینک اور کولر پر مشتمل ہے ، جو ناکارہ تناؤ ، دبانے والے آلے وغیرہ کو بجلی فراہم کرتا ہے۔
ہائیڈرولک پمپ کا انتخاب (جیسے گیئر پمپ یا گیسائی پمپ) ہائیڈرولک سسٹم (20-100L/منٹ) کے بہاؤ کی شرح کو متاثر کرتا ہے ، جبکہ آئل ٹینک (500-2000L) کی گنجائش نظام کے استحکام کو متاثر کرتی ہے۔
ہائیڈرولک سلنڈروں اور متناسب والوز جیسے ایکچواٹرز کے تعاون سے عمل کے عین مطابق کنٹرول کا احساس ہوتا ہے۔
4.2 سٹینلیس سٹیل کٹ کے لئے لمبائی لائن تک بجلی کے کنٹرول کا نظام
بجلی کا کنٹرول سسٹم عام طور پر سیمنز یا دوستسبشی برانڈ پی ایل سی ، انٹیگریٹڈ سروو ڈرائیو ، فریکوینسی کنورٹر اور ہیومن مشین انٹرفیس (ایچ ایم ڈی) کو اپناتا ہے ، جو عمل پیرامیٹرز کو مرتب کرسکتا ہے اور حقیقی وقت میں لمبائی کی مشین کی لمبائی کی مشین کی آپریٹنگ حیثیت کی نگرانی کرسکتا ہے۔
سینسر نیٹ ورک میں انکوڈرز ، تناؤ کے سینسر اور فوٹو الیکٹرک سوئچز وغیرہ شامل ہیں ، جس میں لمبائی لائن تک سٹینلیس سٹیل کٹ کے خود کار طریقے سے آپریشن کو یقینی بنانے کے لئے بند لوپ کنٹرول تشکیل دیا گیا ہے۔
بنیادی اجزاء کے علاوہ ،لمبائی مشین سے سٹینلیس سٹیل کاٹاپیداوار کی کارکردگی اور حفاظت کو بہتر بنانے کے لئے متعدد معاون آلات سے بھی لیس ہے۔
5.1 لمبائی لائن میں سٹینلیس سٹیل کٹ کے لئے دھول ہٹانے کا نظام
دھول کو ہٹانے کا نظام ملبے کو ویکیوم کلینر کے ذریعے شیٹ کی سطح سے ہٹاتا ہے یا تیار شدہ مصنوعات کو آلودگی سے بچنے کے ل a ، اس طرح مصنوعات کے معیار اور ظاہری شکل کو بہتر بناتا ہے۔
5.2 سٹینلیس سٹیل کٹ کے لئے حفاظتی تحفظ کا آلہ لمبائی کی لکیر سے کٹ
حفاظتی تحفظ کے آلات آپریٹرز کی حفاظت کو یقینی بنانے کے لئے اہم اقدامات ہیں ، جن میں ہنگامی اسٹاپ بٹن ، سیفٹی لائٹ پردے ، حفاظتی کور وغیرہ شامل ہیں۔ یہ آلات ہنگامی صورتحال کو بروقت جواب دے سکتے ہیں اور حفاظتی حادثات سے بچ سکتے ہیں۔
5.3 لمبائی مشین کے لئے سٹینلیس سٹیل کٹ کے لئے چکنا کرنے کا نظام
چکنا کرنے والا نظام گائیڈ ریلوں ، لیڈ سکرو اور دیگر اجزاء کو باقاعدگی سے پہننے کو کم کرنے اور سٹینلیس سٹیل کٹ کی خدمت کی زندگی کو لمبائی کی لکیر تک بڑھانے کے لئے خود کار طریقے سے تیل کی فراہمی کا آلہ استعمال کرتا ہے۔
 |
 |
کے بنیادی اجزاء کا صحت سے متعلق ڈیزائن اور موثر آپریشنسٹینلیس سٹیل کی لمبائی کی لکیر سے کٹسٹینلیس سٹیل کنڈلیوں کی درست کاٹنے کے حصول کی اساس ہیں۔
خام مال کی پروسیسنگ ، کینچی پروسیسنگ ، کچرے پروسیسنگ ، ہائیڈرولک اور بجلی کے کنٹرول ، اور معاون آلات کے جامع تجزیے کے ذریعے ، ہم دیکھ سکتے ہیں کہ سٹینلیس سٹیل کی لمبائی کی مشین میں کٹ کاٹنے سے نہ صرف مینوفیکچرنگ انڈسٹری میں ایک اہم کردار ادا ہوتا ہے ، بلکہ پیداوار کی کارکردگی کو بہتر بنانے ، حفاظت کو یقینی بنانے اور اخراجات کو کم کرنے میں بھی مثبت شراکت کرتا ہے۔
مستقبل کی ترقی میں ، لمبائی کی لکیر میں سٹینلیس سٹیل کٹ کی ٹکنالوجی میں بہتری آتی رہے گی ، اور ذہانت اور آٹومیشن کا رجحان اس کے اطلاق کے علاقوں میں توسیع کو مزید فروغ دے گا۔
امید ہے کہ یہ مضمون آپ کو لمبائی والی مشین سے کٹے ہوئے سٹینلیس سٹیل کے بنیادی اجزاء اور جدید مینوفیکچرنگ میں اس کی اہمیت کے بارے میں گہری تفہیم حاصل کرنے میں مدد فراہم کرسکتا ہے۔
