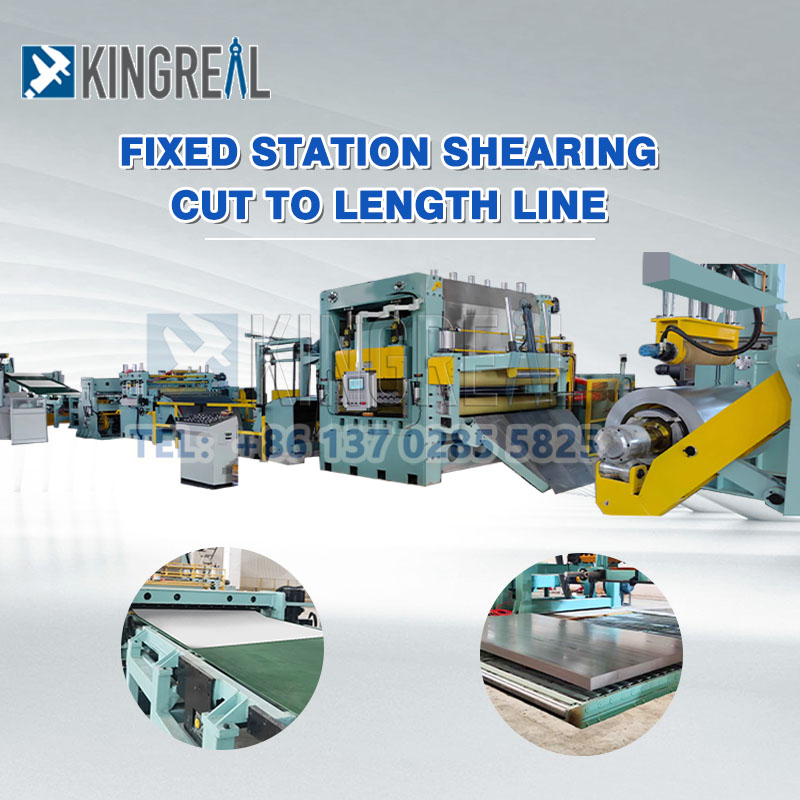

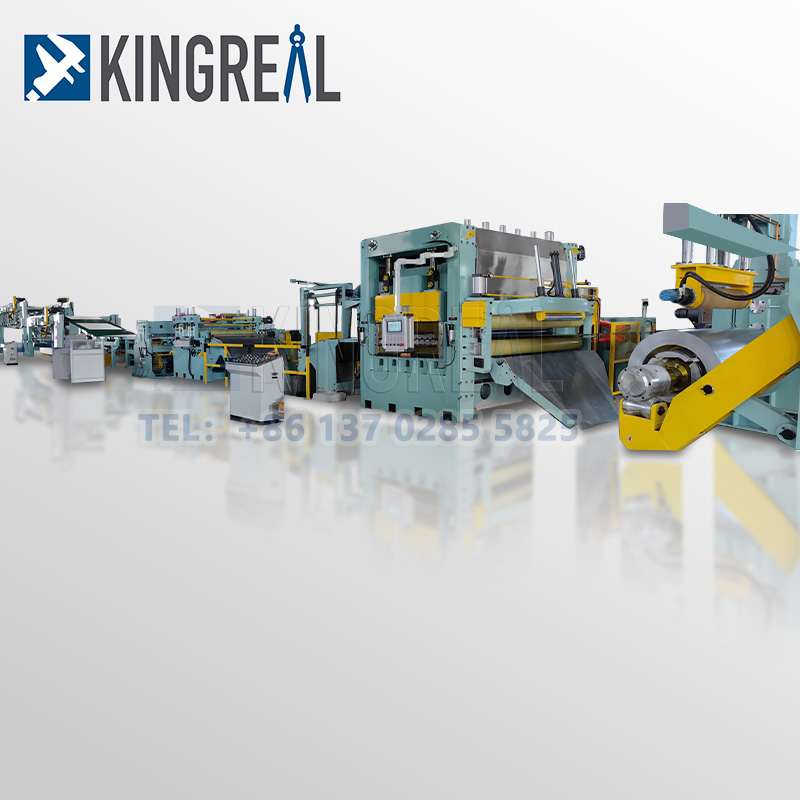

0.3-2 1600MM سٹیل کٹ ٹو لینتھ لائن کنگریال مشینری کے ذریعے فراہم کی جا سکتی ہے، جس کا استعمال مختلف میٹریل کوائل کو مخصوص چوڑائی والی شیٹ پلیٹ میں کاٹنے کے لیے کیا جاتا ہے۔ KINGREAL پیشہ ورانہ پروگرام ڈیزائن، تازہ ترین کوٹیشن، اور پیشہ ورانہ بعد فروخت ٹیم سروس فراہم کر سکتا ہے۔ ہم سے رابطہ کرنے میں خوش آمدید!
کنگریل اسٹیل سیutایل کولمبائیلائنکے ساتھ مختلف مواد (جیسے سٹیل، دھات، سٹینلیس اور ایلومینیم) کے لیے موزوں ہے۔موٹائی 0.3-2 ملی میٹر، اورچوڑائی 1600 ملی میٹر تک پہنچ سکتی ہے۔شیٹ پلیٹ گاہک کے لیے کاٹنے والے حصے پر کارروائی کرنے کے لیے’کی مخصوص ضرورت ہے۔
کٹ ٹو لینتھ لائن کے آلات کی ترتیب لچکدار ہے۔ KINGREAL مینوفیکچرنگ مشینیں بنا سکتا ہے جو خاص طور پر آپ کی ضروریات کے مطابق ہوں۔ مخصوص ضروریات کو پورا کرنے کے لیے، KINGREAL نے ایک ٹچ اسکرین بنائی جو صارفین کو کاٹنے کے لیے کنڈلی کی لمبائی اور تعداد کو ایڈجسٹ کرنے کی اجازت دیتی ہے۔ خودکار فکسڈ لینتھ لائن لمبائی کی پیمائش کرنے کے لیے سروو موٹر کا استعمال کرتی ہے، جو کہ تیار کردہ سامان کی درستگی کو یقینی بناتی ہے۔
|
نہیں |
اجزاء کا نام |
نمبر |
|
1 |
کوائل لوڈنگ کار |
1 یونٹ |
|
2 |
ہائیڈرولک ڈیکوائلر |
1 یونٹ |
|
3 |
لوپ |
2 یونٹس |
|
4 |
سائیڈ گائیڈ ڈیوائس |
1 یونٹ |
|
5 |
سیدھا کرنے والی مشین |
2 یونٹ |
|
6 |
اعلی صحت سے متعلق مونڈنے والی مشین |
1 یونٹ |
|
7 |
نقل و حملTقابل |
1 یونٹ |
|
8 |

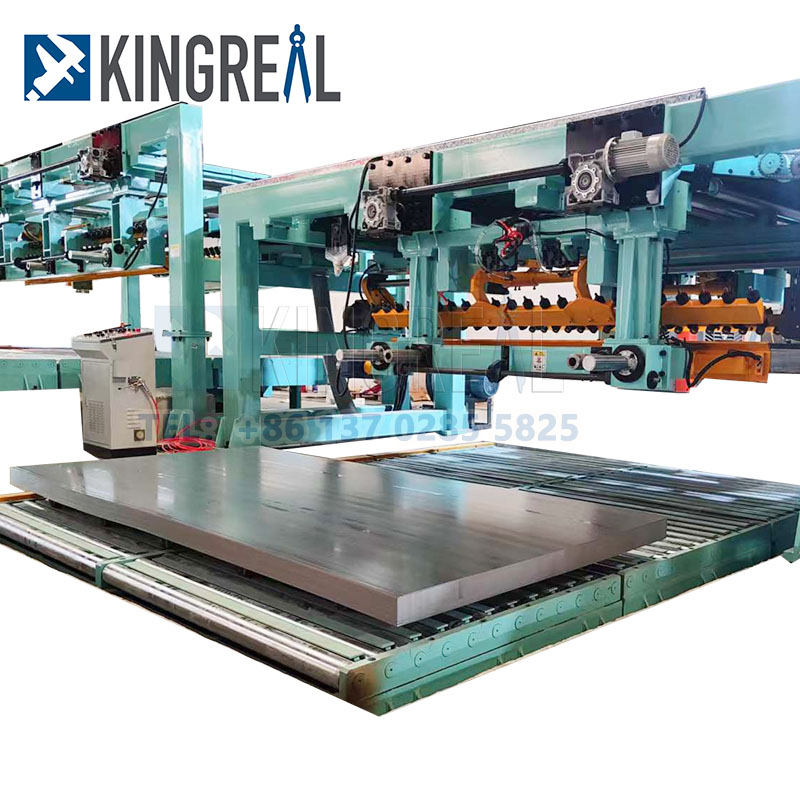

نیومیٹکSٹیک |
1 یونٹ |
|
9 |
ہائیڈرولک کنٹرول سسٹم |
1 سیٹ |
(حصوں کی فہرست صرف حوالہ کے لئے ہے اور اسے کسٹمر کی ضروریات کے مطابق اپنی مرضی کے مطابق کرنے کی ضرورت ہے۔)
|
مشین کا نام |
Sٹیلcutایل کولمبائیline |
|
کنڈلی کا مواد |
لوہے کی چادر（دوسری سپلائی ہو سکتی ہے۔ |
|
زیادہ سے زیادہ کنڈلی موٹائی |
3ملی میٹر |
|
زیادہ سے زیادہ کنڈلی وزن |
1600 ملی میٹر |
|
زیادہ سے زیادہ کنڈلی اونچائی |
20 ٹن |
|
کوائل آئی ڈی |
508 ملی میٹر، 610 ملی میٹر، 760 ملی میٹر |
|
کوائل O.D |
≤2000 ملی میٹر |
|
زیادہ سے زیادہ کاٹنے کی لمبائی |
24m |
|
کاٹنے کی رفتار |
60m/منٹ |
|
رواداری کاٹ دیں۔ |
±0.01 ملی میٹر |
|
الیکٹریکل کنٹرول سسٹم |
PLC خودکار کنٹرول |

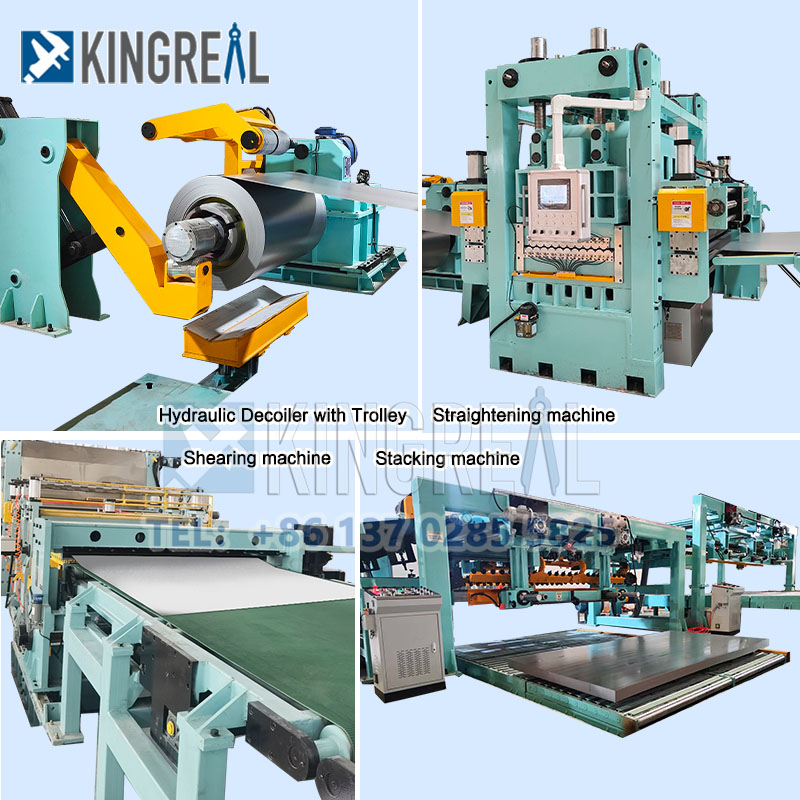

کوائل لوڈنگ کار -- ہائیڈرولک ڈیکوائلر -- فیڈنگ گائیڈ پلیٹ فٹنگ -- پنچنگ مشین -- لوپ -- ہائی سپیڈ شیئرنگ -- اسٹیک
|
اجزاء کا نام |
تفصیل |
تفصیلات |
|

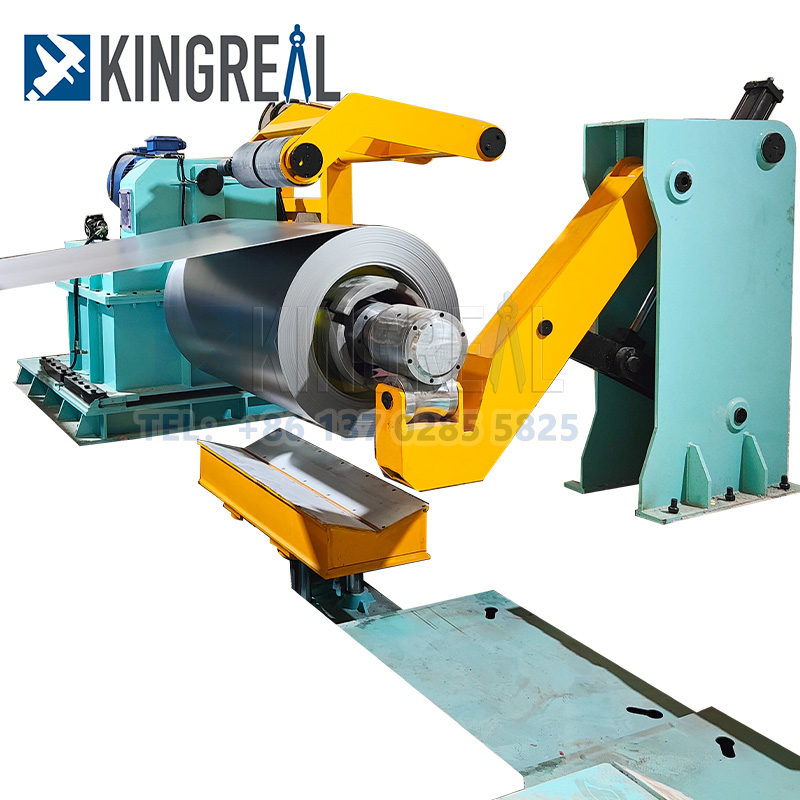

ہائیڈرولک ڈیکوائلر |
لوڈنگ سیکشن شیٹ میٹل کو شیئرنگ مشین میں کھلانے کے لیے استعمال کیا جاتا ہے۔ یہ عام طور پر ہائیڈرولک لوڈنگ میکانزم کو اپناتا ہے، جو خود کار طریقے سے لوڈنگ کا احساس کر سکتا ہے، اور سینسرز کے ذریعے لوڈنگ کی رفتار اور پوزیشن کو کنٹرول کر سکتا ہے تاکہ یہ یقینی بنایا جا سکے کہ دھات کی چادریں صحیح طریقے سے مونڈنے والے علاقے میں داخل ہوں۔ |
1. پاور: 7.5 کلو واٹ
2. سپیڈ ریڈوسر: X95 دو مراحل سائکلائیڈل پن وہیل ریڈوسر |
|

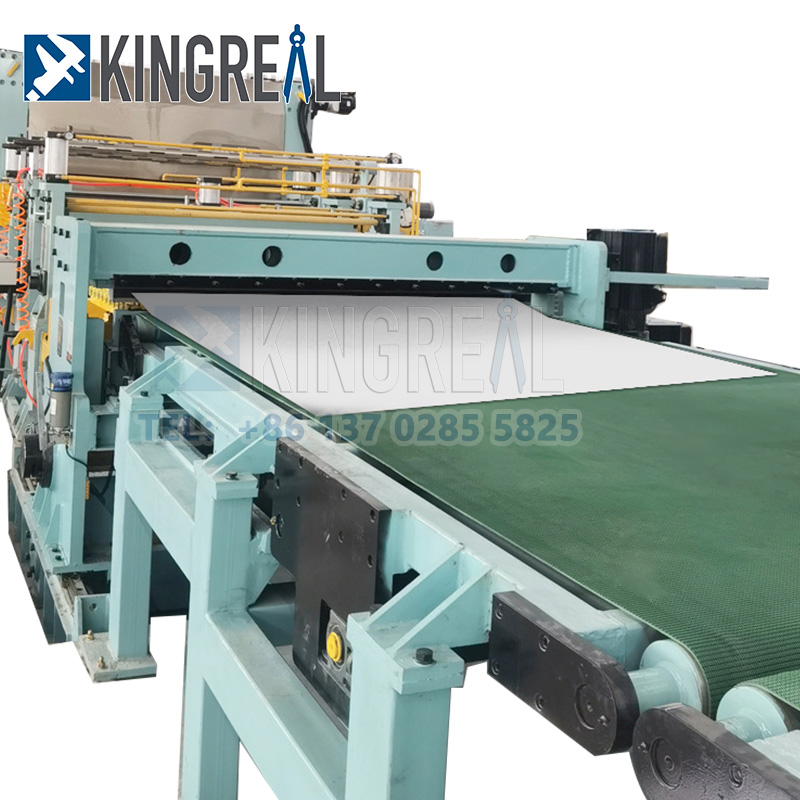

فلائی مونڈنے والی مشین |
کٹنگ ٹول ہیوی میٹل شیئرنگ لائن مشین کا کلیدی جزو ہے، عام طور پر اوپری چاقو اور نچلے چاقو پر مشتمل ہوتا ہے۔ چاقو اعلی سختی اور لباس مزاحمت کے ساتھ اعلی معیار کے مرکب سٹیل سے بنے ہیں۔
بالائی چاقو اور نچلے چاقو کے درمیان فرق کو دھات کی چادر کی موٹائی کے مطابق ایڈجسٹ کیا جا سکتا ہے تاکہ کاٹنے کے اثر اور کٹ کے معیار کو یقینی بنایا جا سکے۔ |
مندرجہ بالا جدول کا حوالہ دے سکتے ہیں۔
12x2500 ہائیڈرولک سہیرنگ 22KW |
|
ہائیڈرالک نظام |
ہیوی میٹل شیئرنگ لائن مشین جدید الیکٹریکل کنٹرول سسٹم سے لیس ہے جس میں PLC کنٹرولر، ٹچ اسکرین آپریٹر انٹرفیس اور سینسرز شامل ہیں۔
کنٹرول سسٹم کے ذریعے، مشین کے خود کار طریقے سے آپریشن اور نگرانی کا احساس کیا جا سکتا ہے، اور مونڈنے کے عمل کے استحکام اور حفاظت کو یقینی بنانے کے لئے مونڈنے والے پیرامیٹرز کو ایڈجسٹ کیا جا سکتا ہے. |
1۔ بہاؤ: L=40L/منٹ 2.پریشر: P=12Mpa 3۔پاور: 7.5KW
|

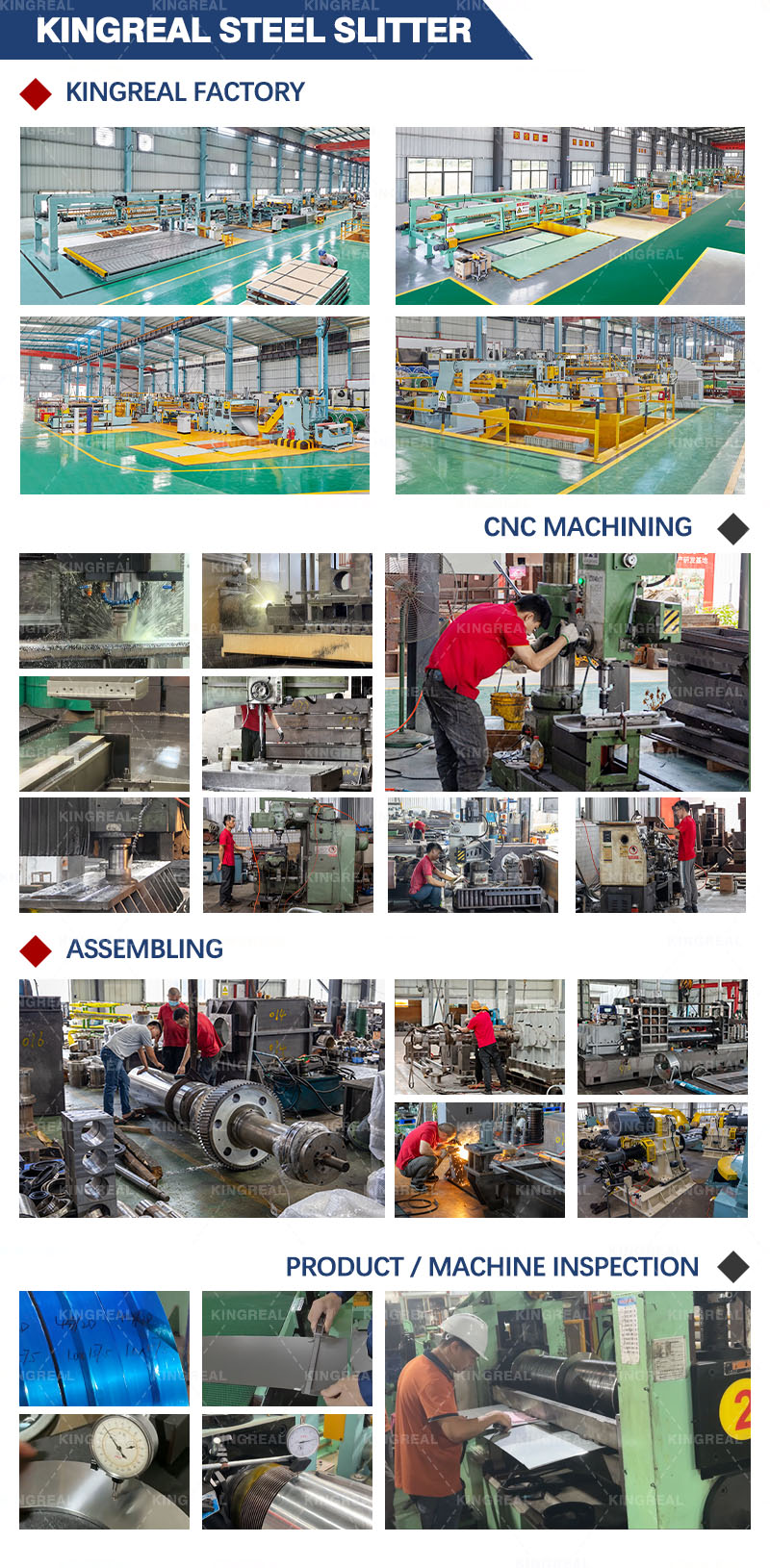

KINGREAL کا اپنا پروڈکشن پلانٹ ہے، جس میں ایک فریم کاسٹنگ شاپ، ایک CNC کنٹرول شاپ، پارٹس مشیننگ شاپ اور ایک اسمبلی شاپ شامل ہے۔ مشینوں کے پیداواری معیار کو یقینی بنانے کے لیے فیکٹری میں پوری لائن کو جانچا اور ایڈجسٹ کیا جائے گا۔ KINGREAL ہماری فیکٹری کا دورہ کرنے کے لئے تمام گاہکوں کا خیرمقدم کرتا ہے.
2023 KINGREAL نے کامیابی سے مختلف اقسام کی نقل و حمل کی ہے۔کنڈلی slitting مشیناور سعودی عرب، روس، ہندوستان اور ترکی سمیت ممالک کو CTL لائن کا سامان۔آپ یہاں کلک کرکے پروجیکٹ کے بارے میں مزید جان سکتے ہیں۔
