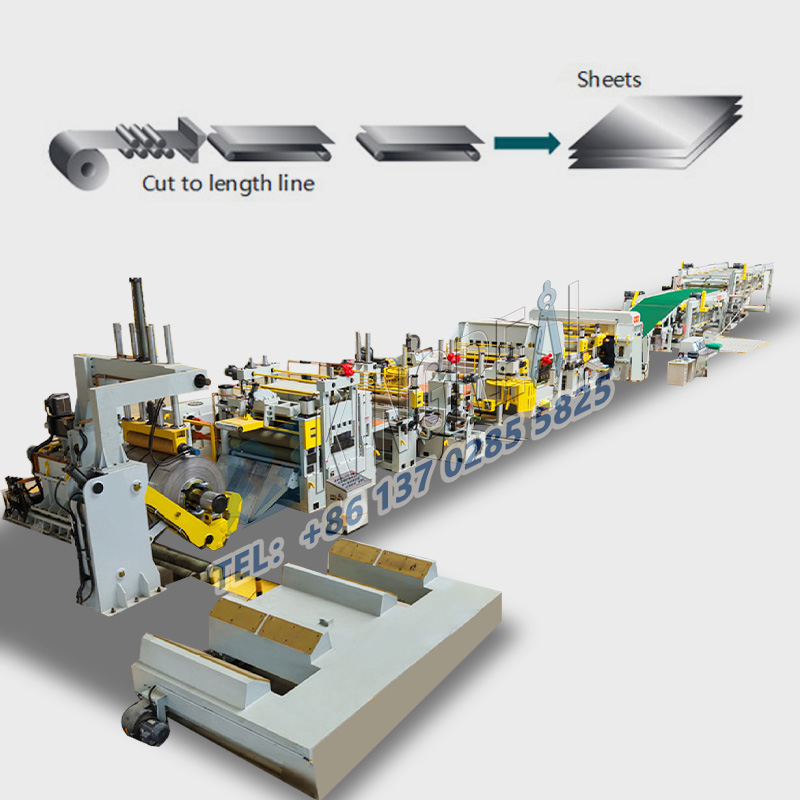

کٹ ٹو لینتھ شیئرنگ لائن کیا ہے؟ کنگریل شیٹ میٹل کٹ ٹو لینتھ مشین عام طور پر مختلف مواد اور موٹائی کی کوائلز کو ڈیکوائلر، لیول اور کاٹنے کے لیے استعمال کی جاتی ہے جو صارفین کی طرف سے بتائی گئی چوڑائی میں ہوتی ہے۔ عام کنڈلی کی موٹائی 0.3-3 ملی میٹر تک ہوتی ہے، مختلف خام مال اور پیداواری ضروریات کے لیے مختلف پروڈکشن ڈیزائن کے ساتھ۔ براہ کرم بلا جھجھک اپنی درخواست کنگریال کو بھیجیں!
KINGREAL STEEL SLITTER کوائل پروسیسنگ آلات کی تیاری کے شعبے میں مصروف ہے، جو صارفین کو ڈیزائن، پروڈکشن اور فروخت میں بہت سی خدمات فراہم کر رہا ہے۔ سب سے مخصوص پروڈکٹس ہیں کوائل سلٹنگ مشین اور کٹ ٹو لینتھ لائن یہ مشینیں بڑے پیمانے پر دھاتی چادروں کو مختلف سائز اور شکلوں میں کاٹنے، موندنے یا پنچ کرنے کے لیے استعمال ہوتی ہیں۔

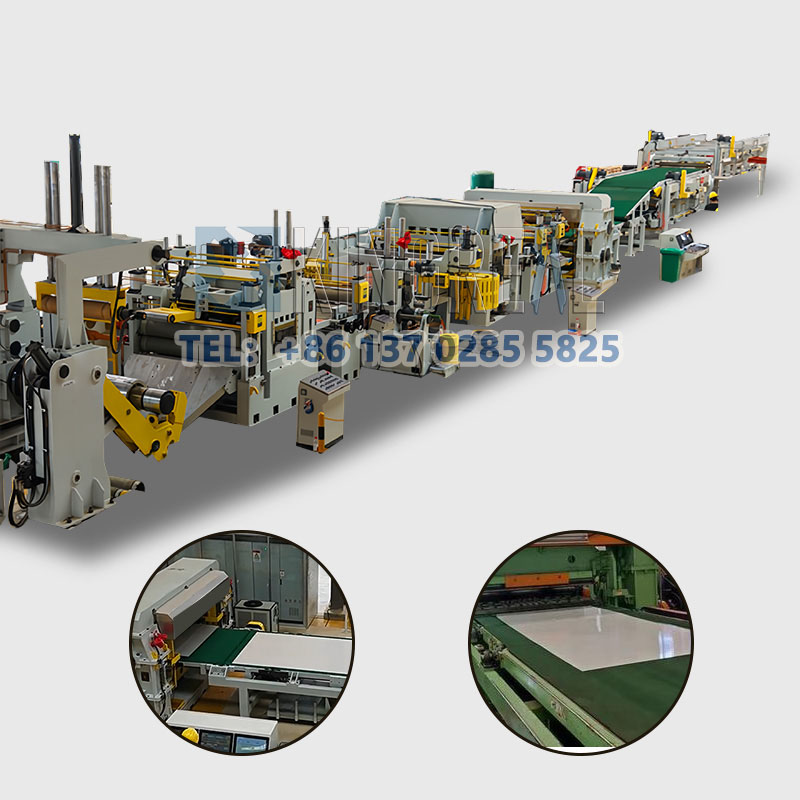

کنگریل اسٹیل سلٹر شیٹ کوائل کاٹنے والی مشین دھاتی کنڈلیوں کو کھولنے، برابر کرنے، کھانا کھلانے، کٹ ٹو لینتھ، تراشنے اور اسٹیک کرنے کے لیے استعمال ہوتی ہے، قابل اطلاق مواد میں ایلومینیم کوائل، سٹینلیس سٹیل، کولڈ رولڈ سٹیل، ہاٹ رولڈ سٹیل، پی پی جی آئی، تانبے کی پٹی شامل ہیں۔ ، اور دیگر مواد، جو اس بات کو یقینی بناتا ہے کہ مونڈنے والی لائن کی اخترن درستگی ≤0.50 ملی میٹر ہے، اور زیادہ سے زیادہ رفتار اتنی ہو سکتی ہےزیادہ سے زیادہ 80M/M.
کنڈلی، مواد اور قینچ کی چوڑائی کی مختلف موٹائییں دھاتی شیٹ سلٹنگ مشین کے ڈیزائن کو براہ راست متاثر کریں گی۔ کنڈلی کی عام موٹائی 0.3-3MM ہے، اور عام قینچ کی لمبائی 1200-1600MM ہے، جو زیادہ تر صارفین کی پیداواری ضروریات میں سے ایک ہے۔ ایک ہی وقت میں، KINGREAL گاہک کی مخصوص پیداواری ضروریات کے مطابق ڈیزائن کو بھی اپنی مرضی کے مطابق بنا سکتا ہے، یا تو ہیوی ڈیوٹی مکمل طور پر خودکار اپنی مرضی کے مطابق کوائل سلٹنگ مشین کا انتخاب کر سکتا ہے۔کومپیکٹ کنڈلی لمبائی لائن پر کاٹ.
مینوفیکچرنگ اور سیلز میں 20 سال سے زیادہ کے تجربے کے ساتھ، KINGREAL STEEL SLITTER کامیابی کے ساتھ اپنی شیئرنگ لائنیں ایسے ممالک کو فروخت کر رہا ہے جیسےسعودی عرب، بھارت اور روس، اور بہترین حل اور فروخت کے بعد سروس فراہم کرنے کے قابل ہے۔ہم سے رابطہ کرنے میں خوش آمدید۔
(ڈاؤن لوڈ کرنے کے لیے آپ یہاں کلک کر سکتے ہیں)

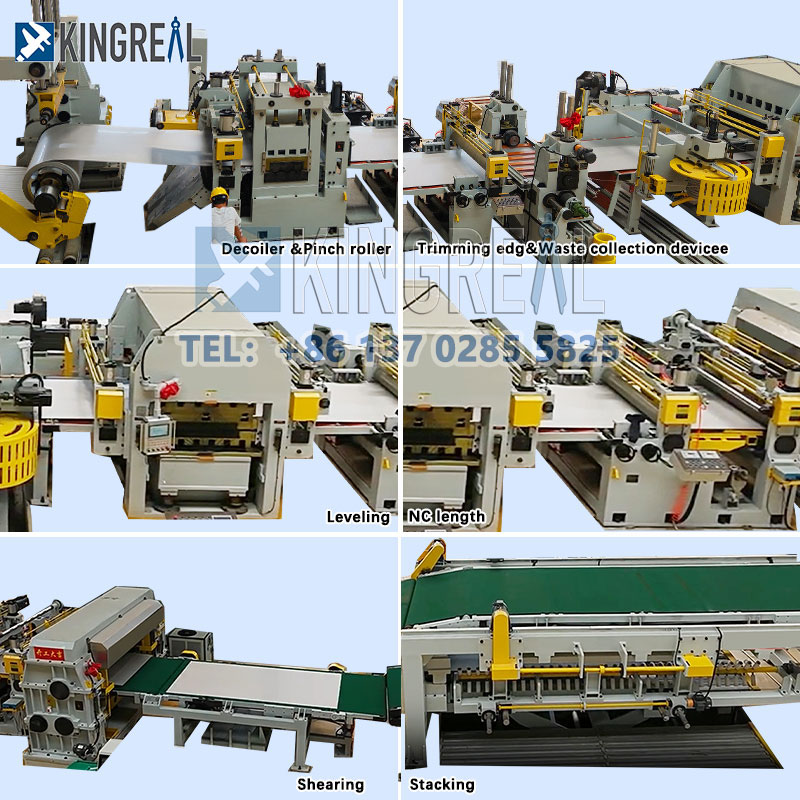

کوائل ٹرالی → ڈیکوائلر → پنچ فیڈ رولر فیڈنگ → ہائی پریزیشن لیولنگ ڈیوائس → فکسڈ لینتھ کٹنگ → ان لوڈنگ ٹیبل / خودکار اسٹیکنگ ٹیبل
|
کنڈلی کا مواد |
کروم اسٹیل، جستی آئرن شیٹ، جستی ایلومینیم شیٹ
|
|
کنڈلی کی موٹائی |
0.12-20 ملی میٹر
|
|
کنڈلی کی چوڑائی |
≤1300mm
|
|
کوائل آئی ڈی |
Φ508 ملی میٹر
|
|
کوائل او ڈی |
Φ1600 ملی میٹر
|
|
میکس کوائل ویٹ |
10,000 کلوگرام |
|
صحت سے متعلق کھانا کھلانا |
لمبائی 1000±0.3mm، اخترن 1000±0.5mm |
|
لمبائی لائن کی رفتار کو کاٹ دیں۔ |
0-80m/منٹ سایڈست |
|
نیومیٹک تفصیلات |
5 کلوگرام/سینٹی میٹر² |
|
اسٹیکر کے سائز |
کم سے کم چوڑائی 500 ملی میٹر، زیادہ سے زیادہ چوڑائی 1300 ملی میٹر؛ کم سے کم لمبائی 1200 ملی میٹر، زیادہ سے زیادہ |
|
دوسرا سائز |
لمبائی: 5000 ملی میٹر؛ اونچائی: 20-400 ملی میٹر
|
|
کھانا کھلانے اور مونڈنے کی رفتار |
1m≤30m/منٹ یا مصنوعات کی لمبائی پر منحصر ہے۔
|
|
مشین کی سمت |
بائیں سے دائیں (تصدیق کے لیے) |
|
کل تنصیب کی طاقت |
تقریباً 35 کلو واٹ
|
- کوائل ٹرالی کار
- ہائیڈرولک ڈیکوائلر
- داخلہ گائیڈ
- چار/چھ ہائی لیولنگ مشین
- رنگ برج
- سائیڈ گائیڈ گھرنی
- سی این سی سروو فیڈنگ سیدھا کرنے والی مشین
- پیمائش کا نظام
- مونڈنے والی مشین
- کنویئر ٹیبل
- نیومیٹک ان لوڈنگ ڈیوائس
- ہائیڈرولک لفٹنگ ٹیبل
- کار کو کھولنا
- ہائیڈرولک نظام
- نیومیٹک نظام
- الیکٹریکل سسٹم PLC کنٹرول
فنکشن: یہ مواد کو برابر کرنے اور مقررہ لمبائی میں کھانا کھلانے کے لیے استعمال ہوتا ہے۔
بنیادی ڈھانچہ: لیولنگ رولر، الیکٹرک پارٹ، بیک پریشر رولر اسمبلی، فیڈنگ اور ڈسچارج سپورٹ سیٹ اسمبلی۔
لیولنگ رولر: Gcr15 ہیٹ ٹریٹمنٹ اسٹیل کو بجھایا جاتا ہے اور اس کے بعد اسے ہائی فریکوئنسی ٹریٹمنٹ کے ساتھ پروسیس کیا جاتا ہے۔ دو بار الیکٹروپلاٹنگ اور بیلناکار پیسنے کے بعد، سطح چمکدار ہے اور اس میں کوئی نشان نہیں ہے، اور سختی HRC62 ڈگری یا اس سے زیادہ تک پہنچ جاتی ہے۔ لیولنگ شافٹ کا قطر ø100mm ہے۔ لیولنگ رولر کو اٹھانے کے لیے ورم گیئر کو دستی طور پر ایڈجسٹ کریں۔
فنکشن: یہ مقررہ لمبائی کے مواد کو کاٹنے کے لیے استعمال کیا جاتا ہے۔
مین ڈھانچہ: مین فریم، بلیڈ، نیومیٹک کلچ، الیکٹرک پارٹ وغیرہ۔
مین فریم: پورے فریم کو اعلیٰ معیار کے کاربن سٹرکچرل سٹیل سے ویلڈیڈ کیا گیا ہے اور ویلڈنگ کے بعد اسے اینیل کر دیا گیا ہے۔
بلیڈ: بلیڈ Cr12 مواد سے بنا ہے، گرمی کے علاج کی سختی HRC62 ڈگری تک پہنچ جاتی ہے، اور چار طرفہ کٹنگ ایج کو تبدیل کیا جا سکتا ہے۔
نیومیٹک کلچ ڈھانچہ: روایتی میکانی بریک کا طریقہ تبدیل کرنا، کم شور، طویل سروس کی زندگی، اور درست۔
فنکشن: مواد کی نقل و حمل کے لئے استعمال کیا جاتا ہے.
بنیادی ڈھانچہ: فریم، ہائیڈرولک نظام، ڈسچارج رولنگ پلیٹ فارم، وغیرہ
فریم: یہ کاربن اسٹیل کے ساتھ ویلڈیڈ ہے، جو مستحکم اور مضبوط ہے۔ کینچی قسم کا ڈیزائن، سلنڈر پھیلا ہوا اور اٹھایا جاتا ہے۔
ڈسچارج کے لیے اوپر اٹھانے والا پلیٹ فارم: آئل موٹر ٹرانسمیشن سپروکیٹ کو چلاتی ہے تاکہ ڈرم کو گھمائے تاکہ مادی خارج ہونے والے مادہ کو منتقل کیا جا سکے۔

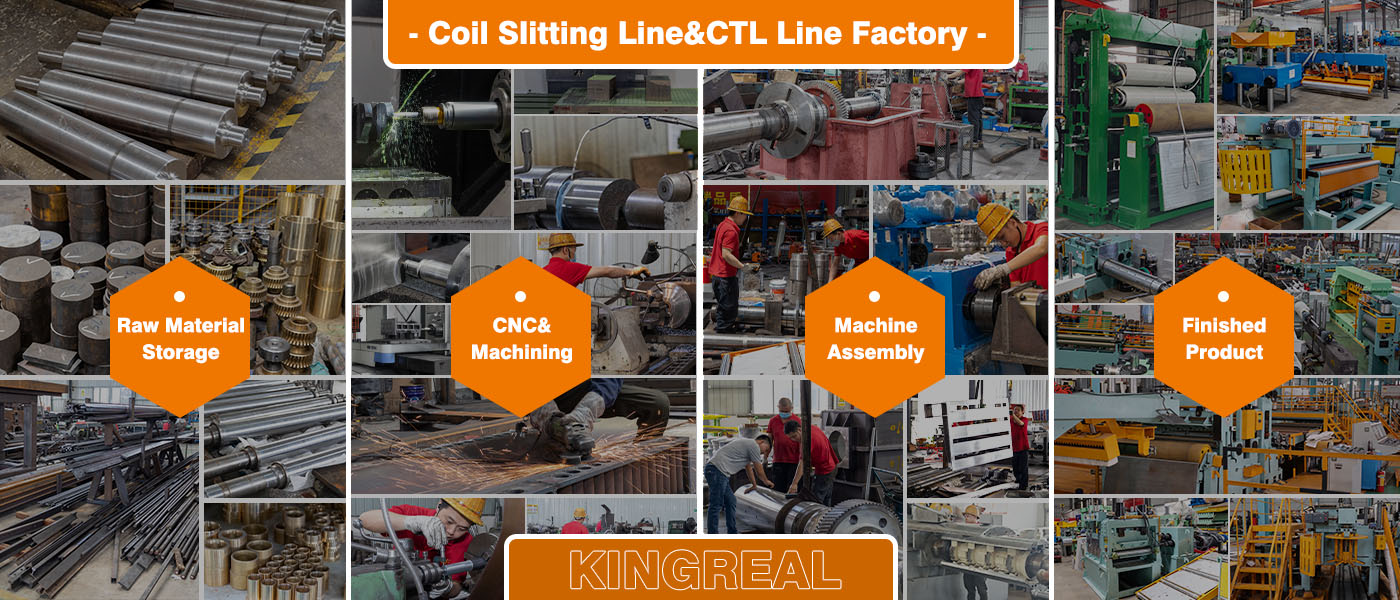

KINGREAL STEEL SLITTER نے اس بات کو یقینی بنانے کے لیے ایک سخت کوالٹی کنٹرول عمل قائم کیا ہے کہ ہر پروڈکشن مرحلہ معیارات اور ضروریات کو پورا کرتا ہے۔ اس میں خام مال کی خریداری، پیداواری عمل، اسمبلی، ٹیسٹنگ وغیرہ شامل ہیں۔ اس بات کو یقینی بنانے کے لیے کہ مشین کا ہر حصہ معیار کے معیار پر پورا اترتا ہے۔
اس نے بین الاقوامی سی ای سرٹیفکیٹ سرٹیفیکیشن بھی پاس کیا ہے۔
