KINGREAL CTL لائن کے شعبے میں چائنا فل آٹو کٹ ٹو لینتھ لائن پروفیشنل مینوفیکچررز میں سے ایک ہے، جو مکمل آٹومیٹک کٹ ٹو لینتھ لائن فراہم کر سکتا ہے۔ KINGREAL کے پاس پیداوار اور فروخت کا 20 سال سے زیادہ کا تجربہ ہے۔ یہ مشین کی پیداوار میں صارفین کی ضروریات کو پورا کرتا ہے، اور قیمت سب سے مناسب حد تک پہنچنے کی کوشش کرے گی۔ ہم پوری دنیا کے صارفین کے ساتھ طویل مدتی شراکت دار بننے کے منتظر ہیں۔
مکمل آٹو کٹ ٹو لینتھ لائن کے بارے میں ویڈیو
مکمل آٹو کٹ ٹو لینتھ لائن کیا ہے؟

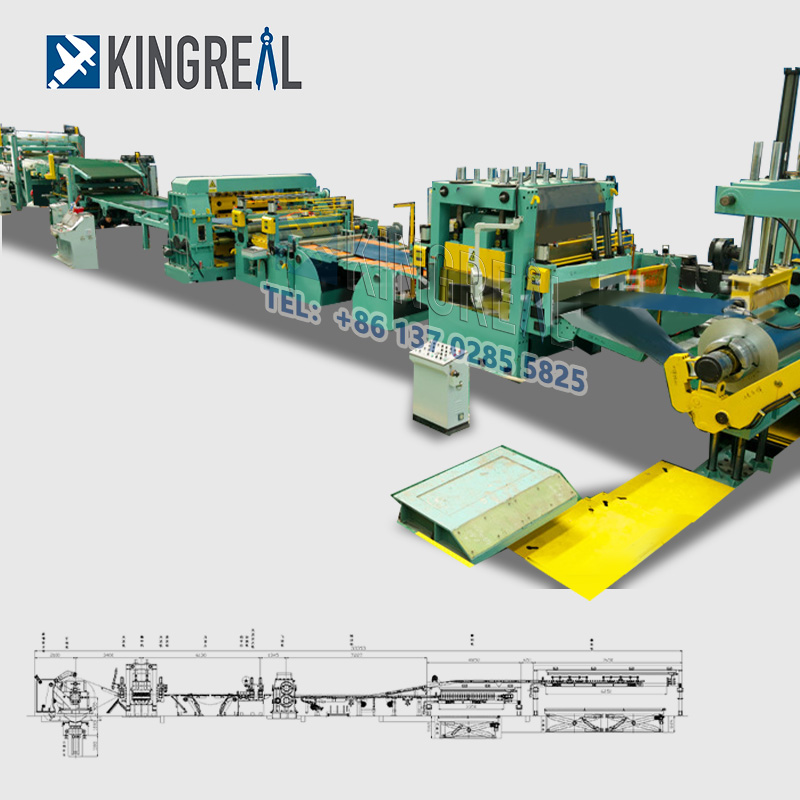

KINGREAL مکمل آٹو کٹ ٹو لینتھ لائن مختلف میٹریل کوائل کو مطلوبہ شیٹ میں کاٹنے اور پروفائل کو اسٹیک کرنے کے لیے ڈیزائن کیا گیا ہے، جو بنیادی طور پر ڈیکوائلر، کلیمپ لیولر، کٹر، اسٹیکر وغیرہ پر مشتمل ہے، اور معاون آلات سے لیس ہے جیسے فیڈر، سائیڈ گائیڈ ڈیوائس، ٹرانزیشن ڈیوائس، کنویئر وغیرہ۔
KINGREAL کی طرف سے ڈیزائن کردہ مکمل طور پر خودکار کٹ ٹو لینتھ لائن کو صرف آپریشن کے درمیان PLC ٹچ اسکرین پر مطلوبہ پیداوار کی رفتار اور مخصوص چوڑائی داخل کرنے کی ضرورت ہے، اور پھر خودکار پیداوار شروع ہو سکتی ہے۔
مکمل آٹو کٹ ٹو لینتھ لائن کا ورک فلو
ٹرالی کار کے ساتھ ڈیکوائلر --- ہائیڈرولک ڈیکوائلر --- سٹرینٹینر --- لوپ برج --- انکوڈ اور پیمائش کرنے والا آلہ (ٹیل پلیٹ چٹکی کے ساتھ) --- کٹنگ مشین --- کنویئر --- ہائیڈرولک لفٹ پلیٹ فارم --- سٹیکر بلور ڈیوائس کے ساتھ --- ٹوکری اتاریں۔

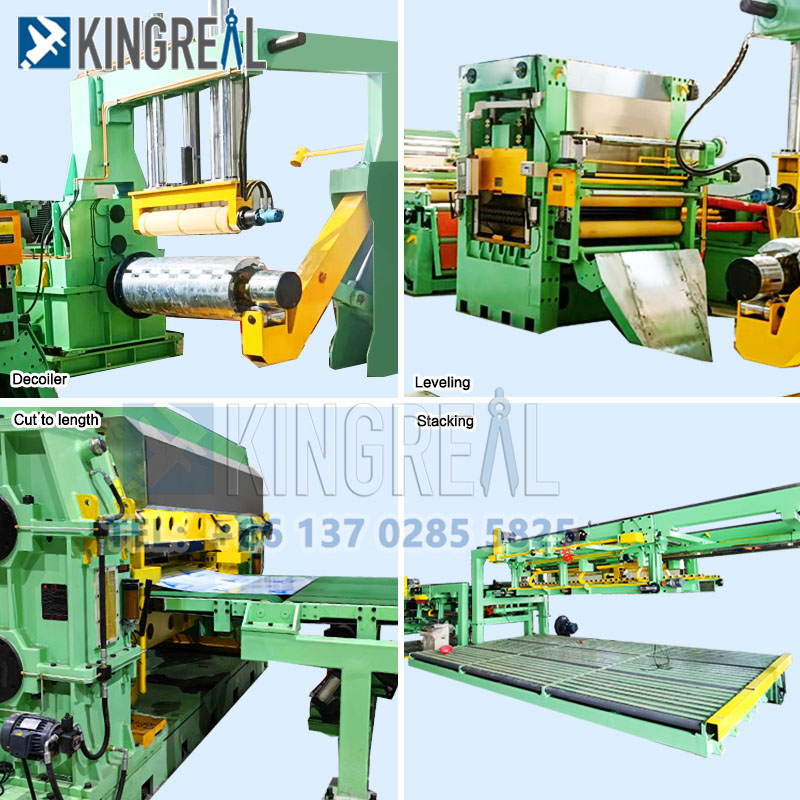

مکمل آٹو کٹ ٹو لینتھ لائن کے اہم اجزاء کی تفصیل
KINGREAL ہائیڈرولک کینٹیلیور ڈیکولیئر کو ڈیزائن کرتا ہے تاکہ کوائل کو سپورٹ کیا جا سکے اور انکوائلنگ کو انجام دیا جا سکے، جس کی گنجائش 15 ٹن (زیادہ سے زیادہ) ہے۔
ہائیڈرولک سلنڈر انکوائلر کو پیچھے ہٹانے کے قابل اور کوائل کے اندر قطر کے لیے موزوں بنانے کے لیے استعمال کیے جاتے ہیں۔ یہ ایک کینٹیلیور بازو سے لیس ہے۔
10 0 N.m ٹارک موٹر کوائل آپریشن کو آگے اور ریورس سمتوں میں چلاتی ہے، اور تناؤ کو بھی کھول سکتی ہے۔
کٹ ٹو لینتھ لوپ انکوائلر اور سلیٹر کے درمیان سپیڈ بفر کو کنٹرول کرنے کے لیے آنکھوں کے 2 سیٹ استعمال کرتا ہے۔ T-آنکھوں کو PLC کے ذریعے کنٹرول کیا جاتا ہے۔
فنکشن: یہ مختلف رفتار کو ختم کرنے اور غلط ٹریک شدہ شیٹ کو صحیح سمت میں واپس لانے کے لیے استعمال کیا جاتا ہے۔
سب سے پہلے، پیلیٹس اور ٹرانزیشن پلیٹوں کو سلنڈروں کے ذریعے جیک کیا جاتا ہے تاکہ سر کو گزر سکے۔ کام کرتے وقت، ٹرانزیشن پلیٹ اور پیلیٹ نیچے چلے جاتے ہیں اور پلیٹیں گڑھے میں محفوظ ہوجاتی ہیں۔

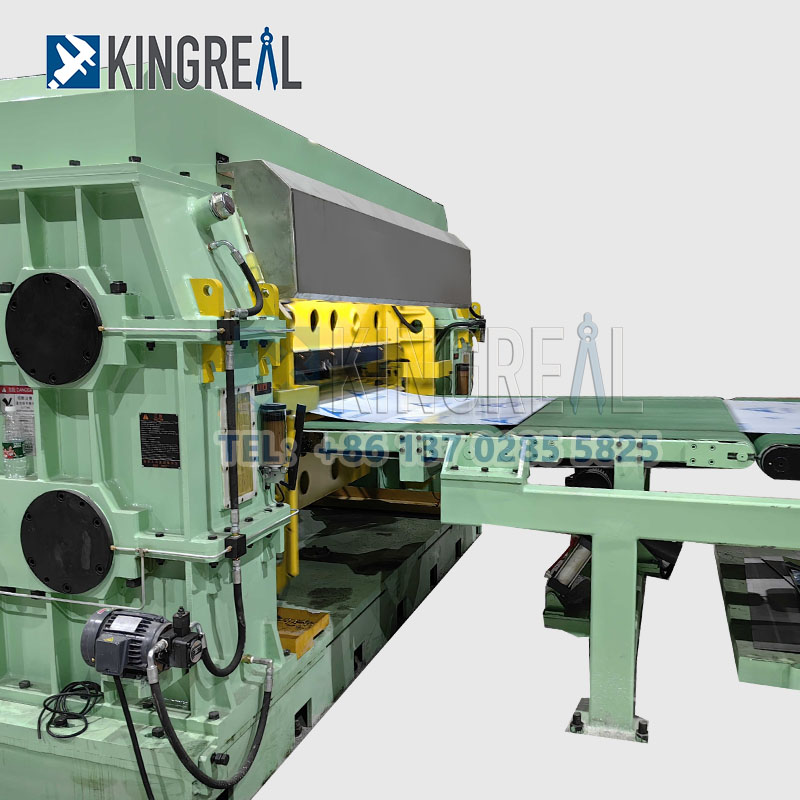

مکمل آٹو کٹ ٹو لینتھ لائن شیئرنگ موڈ: ہائیڈرولک اوپر اور نیچے شیئر، فیڈر ڈائریکٹ سگنل آٹومیٹک شیئر کے ساتھ
فرق ایڈجسٹمنٹ ڈیزائن کاٹنے کے مواد کا استعمال، گرمی کا علاج محفوظ طریقے سے 2mm سٹیل پلیٹ قینچ کر سکتے ہیں
پلیٹوں کی نیومیٹک اسٹیکنگ، PLC کنٹرولڈ لفٹنگ۔ n تین 0.75 کلو واٹ موٹرز چوڑائی اور لمبائی کو ایڈجسٹ کرنے کے لیے گھسیٹ رہی ہیں۔
یہ دھاتی شیٹ کی رگڑ کو روکنے کے لیے ہائی پریشر پنکھے کے ساتھ کہا ہوا ونڈ ڈیوائس ٹرمپیٹ سے لیس ہے۔
اس بات کو یقینی بنائیں کہ ہر ہائیڈرولک جزو استعمال کیا گیا ہے۔ ہائیڈرولک سسٹم کا ورکنگ پریشر 6.3-16Mpa ہے۔
مکمل آٹو کٹ ٹو لینتھ لائن کا فائدہ
کٹ ٹو لینتھ شیئر مشین کی خصوصیات
- مکمل خودکار پیداوار
- آٹومیشن کی اعلی ڈگری؛
- سادہ اور قابل اعتماد آپریشن؛
مقررہ لمبائی کی اعلی درستگی؛
شیٹ کے مواد کی اعلی چپٹی
-صاف اسٹیکنگ۔
حوالہ کی تاریخ کٹ ٹو لینتھ مشین
|
مشین کی قسم |
کاٹ ٹو لینتھ مشین |
|
پیداوار کی قسم |
مکمل خودکار |
|
مواد |
سٹینلیس سٹیل، تانبے کی پٹی، سلکان سٹیل، کولڈ رولڈ اور ہاٹ رولڈ سٹیل وغیرہ۔ |
|
زیادہ سے زیادہ کنڈلی موٹائی |
25 ملی میٹر |
|
زیادہ سے زیادہ کنڈلی وزن |
3600 ملی میٹر |
|
زیادہ سے زیادہ کنڈلی اونچائی |
30 ٹن |
|
زیادہ سے زیادہ کاٹنے کی لمبائی |
24m |
|
کاٹنے کی رفتار |
60m/منٹ |
|
رواداری کاٹ دیں۔ |
±0.01 ملی میٹر |
