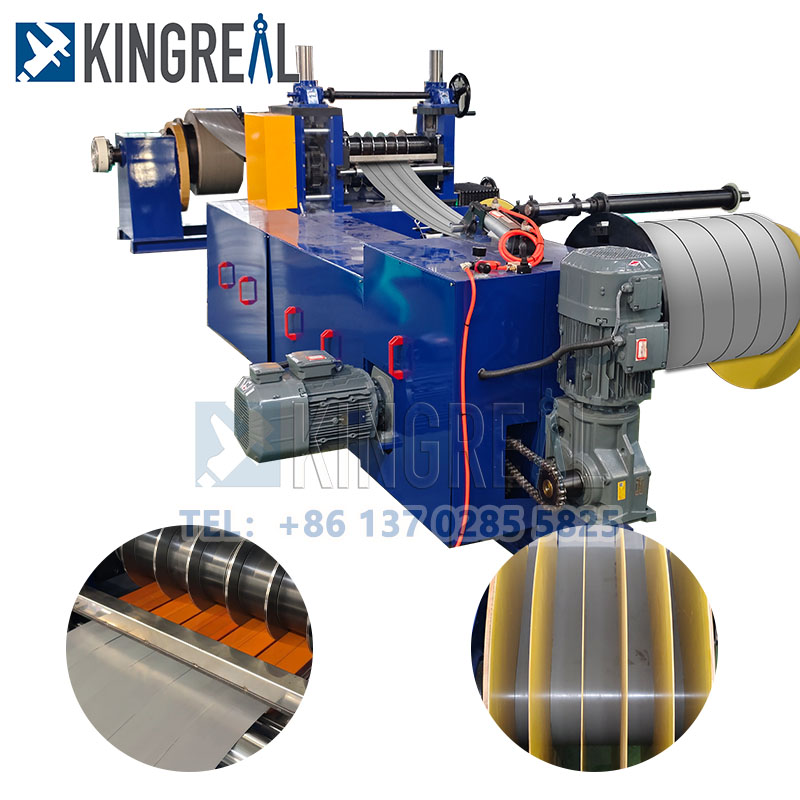

کنگریئل اسٹیل سلائٹر پیش کرتا ہے aآسان کنڈلی سلیٹنگ مشینکم بجٹ والے صارفین کے لئے۔ یہ سادہ کنڈلی سلیٹنگ لائن بنیادی طور پر وسیع کنڈلیوں کو گاہک کی ضروریات کے مطابق تنگ سٹرپس میں کاٹنے اور پھر انہیں پروڈکشن لائن پر پلٹانے کے لئے استعمال ہوتی ہے۔
یہ آسان کنڈلی سلیٹنگ مشین کم صحت سے متعلق اور کنڈلی کی چوڑائی کی ضروریات کے حامل صارفین کی ضروریات کو پورا کرنے کے لئے ڈیزائن کی گئی ہے۔ کنگریل اسٹیل سلائٹر سادہ کنڈلی سلیٹنگ لائن کا ایک آسان ورژن بھی پیش کرتا ہے۔ یہ آسان کنڈلی سلیٹنگ مشین سامان کی ضروریات کو کم کرتی ہے جبکہ اب بھی ایک سادہ کنڈلی سلیٹنگ لائن کی ضروریات کو پورا کرتی ہے۔
دونوں سادہ کنڈلی سلیٹنگ مشین اور معیاری دھات کی سلیٹنگ مشین مختلف قسم کے دھات کے مواد پر کارروائی کرسکتی ہے ، جس میں سرد رولڈ اور گرم رولڈ کاربن اسٹیل ، سلیکن اسٹیل ، ٹنپلیٹ ، سٹینلیس اسٹیل ، اور لیپت مواد وغیرہ شامل ہیں ، جو عین مطابق سلیٹنگ اور خودکار آپریشن فراہم کرتے ہیں۔

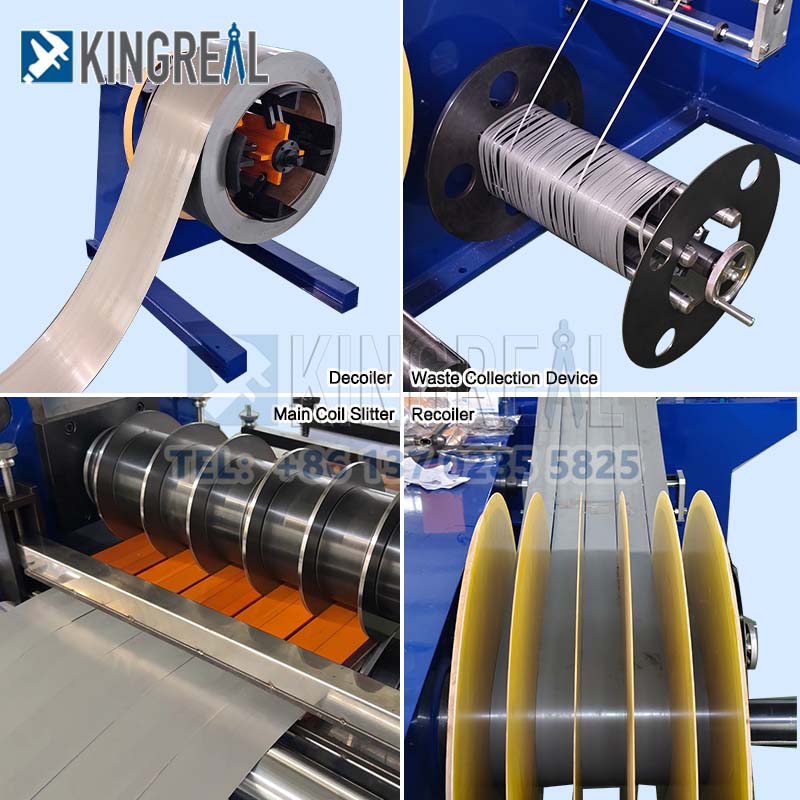

کنڈلی لوڈ ہو رہا ہے → ڈیکولنگ → چکننگ → کینچی → لوپنگ → رہنمائی → سلیٹنگ → ریوائنڈنگ سکریپ → لوپنگ → تناؤ → بازیافت → ان لوڈنگ کنڈلی
ماڈل
مادی موٹائی (ملی میٹر)
مادی چوڑائی (ملی میٹر)
سٹرپس کی تعداد
رفتار
کوئل وزن
تبصرہ
ماڈل 1
0.1-1
80-350
8-30
50-100
3
تکنیکی پیرامیٹرز اور آلات کی ترتیب کا تعین صارفین کی ضروریات کے مطابق کیا جاسکتا ہے
ماڈل 2
0.2-2
80-350
6-30
50-150
3
ماڈل 3
0.2-2
80-450
6-30
50-150
5
ماڈل 4
0.2-2
80-650
6-30
50-150
7
ماڈل 5
0.2-2
80-800
6-30
50-150
7
ماڈل 6
0.1-1
500-1300
12-30
50-200
7/15
ماڈل 7
0.3-2
500-1600
12-30
50-200
7/15
ماڈل 8
0.3-3
500-1600
8-30
50-180
15
ماڈل 9
0.3-3
900-1800
8-30
50-180
20
ماڈل 10
1-4
900-1600
6-30
50-120
20
ماڈل 11
1-6
900-1600
6-30
30-80
30
ماڈل 12
2-12
900-1600
5-30
20-50
30
a. آسان کنڈلی سلیٹنگ مشین کے لئے ہائیڈرولک کنڈلی لوڈنگ ٹرالی
1. اہم اجزاء: ویلڈیڈ اسٹیل کا ڈھانچہ ، چلتے پہیے ، چار گائیڈ کالم ، ڈرائیو شافٹ وغیرہ۔
2. زیادہ سے زیادہ بوجھ: 10 ٹن ، 1.1 کلو واٹ سائکلائڈیل پن وہیل موٹر ، سفر کی رفتار 6 میٹر/منٹ۔
3. ہائیڈرولک ڈرائیو: زیادہ سے زیادہ 500 ملی میٹر کے فالج کے ساتھ ، 10 ٹن اوپر اور نیچے کنڈلی اٹھاسکتی ہے۔ ہائیڈرولک سلنڈر: ایف اے -125 ملی میٹر (ایک سیٹ)۔
بی۔ آسان کنڈلی سلیٹنگ لائن کے لئے ہائیڈرولک ڈیکائلر
1) اہم اجزاء: ویلڈیڈ اسٹیل کا ڈھانچہ ، چار محراب والے بلیڈ ، پچر کے سائز کا سلائڈنگ بیس ، مینڈریل ، سائیڈ پلیٹیں ، بیرنگ ، بیئرنگ سیٹ ، نیومیٹک ڈسک بریک وغیرہ۔
2) توسیع اور مراجعت کی حد: φ460 ملی میٹر سے φ520 ملی میٹر × 850 ملی میٹر۔
3) زیادہ سے زیادہ بوجھ: 10 ٹن۔
4) ہائیڈرولک ڈرائیو: توسیع اور مراجعت پش پل ہائیڈرولک سلنڈروں کے ذریعہ انجام دی جاتی ہے۔ ہائیڈرولک سلنڈر: ایف اے -200 ملی میٹر (1 سیٹ)
5) موٹر پاور: 4.0 کلو واٹ سائکلائڈیل پن وہیل موٹر + انورٹر ، چین سے چلنے والی فیڈ
6) پریس رولر: 1.1 کلو واٹ سائکلائڈیل پن وہیل موٹر
c آسان کنڈلی سلیٹنگ مشین کے لئے ہائیڈرولک سپورٹ بازو
مقصد: مرکزی ڈیکائلر بازو کی حمایت کرتا ہے اور ریل کی گھماؤ جڑتا میں اضافہ کرتا ہے۔
سنگل بازو ساخت ، ہائیڈرولک سلنڈر لفٹیں اور کم۔
غیر منحصر ہونے کے دوران ، سپورٹ بازو ڈیکائلر بازو کی حمایت کے لئے بڑھتا ہے۔ لوڈنگ کے دوران ، سپورٹ بازو اترتا ہے۔
ڈی۔ پیلر ، پریس رولر ، آسان کنڈلی سلیٹنگ لائن کے لئے ہائیڈرولک کینچی
مرکزی ڈھانچہ: ویلڈیڈ اسٹیل پلیٹ
پریس رولر: φ250 × 1050 ملی میٹر ، ہموار ٹیوب ، پولیوریتھین ربڑ کوٹنگ ، متغیر فریکوینسی ڈرائیو کے ساتھ 18.5 کلو واٹ روایتی موٹر
ہائیڈرولک قینچ: ویلڈیڈ اسٹیل پلیٹ فریم ، کاسٹ اسٹیل بلیڈ بیس
کٹر: چار رخا بلیڈ ، مواد: CR12MOV ، سختی: 60 ± 1
ہائیڈرولک ڈرائیو: ہائیڈرولک سلنڈر: ایف اے -100 ملی میٹر ، 2 سیٹ
ای. سادہ کنڈلی سلیٹنگ مشین کے ل lo لوپنگ گڑھے اور پل
مرکزی ڈھانچہ: ویلڈیڈ اسٹیل پلیٹ
ہائیڈرولک ڈرائیو: CA-φ80 ملی میٹر ، ہائیڈرولک سلنڈر کا 1 سیٹ پل اٹھانا اور کم کرنا
f. سادہ کنڈلی سلیٹنگ لائن کے لئے دستی سائیڈ گائڈز
1. اہم اجزاء: اسٹیل پلیٹ ، پریس رولر اسمبلی ، پولیوریتھین ربڑ وہیل ، سکرو ہینڈ وہیل ، بجلی کا ایڈجسٹمنٹ ، وغیرہ۔
2. سائیڈ گائیڈ رولرس: مواد: CR12MOV ، اعلی درجہ حرارت بجھا ہوا اور غصہ ، HRC 580-620 ، ہر طرف 2 رولرس

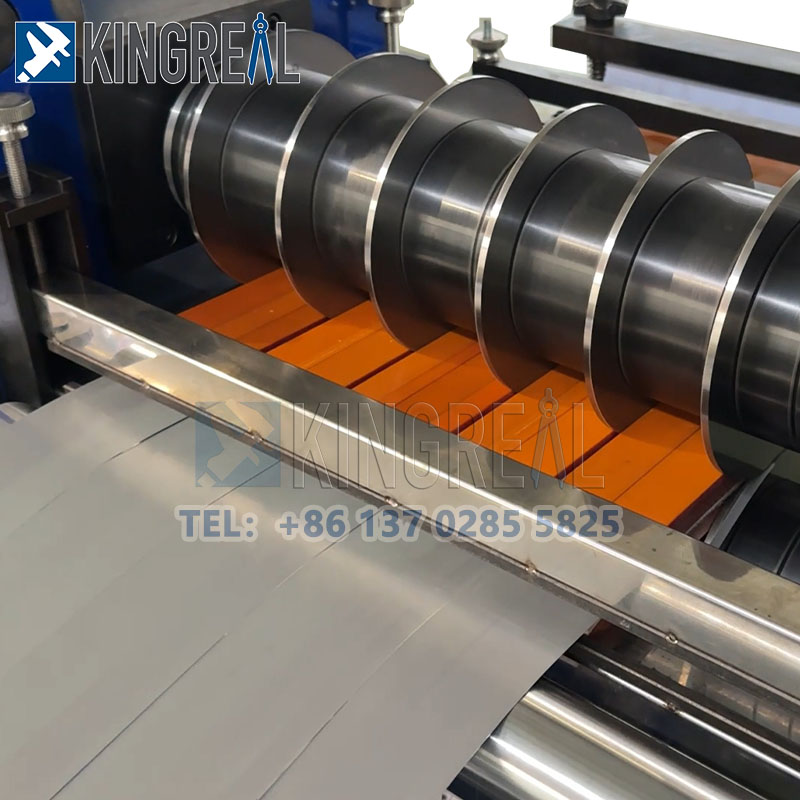

جی سادہ کنڈلی سلیٹنگ لائن کے لئے سلیٹنگ مشین
1. اہم اجزاء: اسٹیل پلیٹ کا ڈھانچہ ، کاسٹ بیس ، ہم وقت ساز گیئر باکس ، لفٹنگ میکانزم ، کلچ جوڑے ، یونیورسل جوائنٹ ، وغیرہ۔
2. کٹر شافٹ: 40CR ، φ140 x 1050 ملی میٹر ، ٹی سلوٹ 28 ملی میٹر ، درمیانے فریکوینسی بجھانے اور غص .ہ ، گراؤنڈ ، سخت کرومیم علاج ، سلاٹ گہرائی 16 ملی میٹر۔
3. کٹر بیرونی قطر: φ280 ملی میٹر (خریدار فراہم کردہ)
4. فکسنگ کا طریقہ: گری دار میوے کے ساتھ کٹر لاکنگ
5. لکڑی کی پٹیوں کو ٹھیک کرنے کے لئے ایک ایڈجسٹمنٹ بریکٹ سیٹ
6. سائیڈ پینل بجلی ، کٹر شافٹ لفٹ اور نچلے بجلی کے ساتھ منتقل ہوتے ہیں
7. سلیٹنگ موٹر: 45 کلو واٹ اے سی موٹر + انورٹر
h سادہ کنڈلی سلیٹنگ مشین کے لئے سکریپ وانڈر کو الگ کریں
اہم اجزاء: ویلڈیڈ اسٹیل پلیٹ ڈھانچہ ، گائیڈ رولرس
ڈبل رخا سکریپ وانڈر ، دوربین کا طریقہ کار ، خودکار خارج ہونے والا ، AC موٹر + انورٹر ڈرائیو
میں۔ سادہ کنڈلی سلیٹنگ لائن کے لئے لوپنگ گڑھے اور پل
مین فریم: ویلڈیڈ اسٹیل پلیٹ ڈھانچہ
ہائیڈرولک ڈرائیو: ہائیڈرولک سلنڈر برج لفٹ اور اس سے کم کنٹرول کرتا ہے: CA-φ80 ملی میٹر (1 سیٹ)
جے آسان کنڈلی سلیٹنگ مشین کے لئے پلیٹ تناؤ کا اسٹیشن
مین ڈھانچہ: اسٹیل پلیٹ ، رولر کو الگ کرنا ، پی یو ربڑ
تناؤ کا پیڈ: اون لیپت
رولر: φ500 ملی میٹر ، پی یو ربڑ لیپت
ہائیڈرولک ڈرائیو: پلیٹ کی پرورش اور کم کرنے کو کنٹرول کرتا ہے۔ ہائیڈرولک سلنڈر: ایف اے -100 ملی میٹر (2 سیٹ)
k. ہائیڈرولک کوئلر ، آسان کنڈلی سلیٹنگ لائن کے لئے ہائیڈرولک ایجیکٹر
اہم اجزاء: ویلڈیڈ اسٹیل کا ڈھانچہ ، چار اسٹیل پلیٹیں ، پچر کی شکل والی سلائیڈنگ بیس ، مینڈریل ، سائیڈ پلیٹیں ، بیئرنگ ، بیئرنگ بلاکس ، پش پل ہائیڈرولک سلنڈر ، گیئر باکس ریڈوزر ، ہائیڈرولک ایجیکٹر ، نیومیٹک بریک وغیرہ۔
انولنگ قطر کی حد: 80480 ملی میٹر سے φ508 ملی میٹر × 850 ملی میٹر
پش پل ہائیڈرولک سلنڈر: ایف اے -1150 ملی میٹر
زیادہ سے زیادہ بوجھ کی گنجائش: 10 ٹن
75KW AC موٹر + انورٹر
Ø80 ملی میٹر پریس بازو ، ہائیڈرولک لفٹ ایبل
l. آسان کنڈلی سلیٹنگ مشین کے لئے ہائیڈرولک سپورٹ بازو
مقصد: اہم کوئیلر بازو کی حمایت کرتا ہے اور کوئیلر کی گھماؤ جڑتا کو بڑھاتا ہے۔
سنگل بازو کا ڈھانچہ ، ہائیڈرولک لفٹ ایبل
کوئنگ کے دوران ، سپورٹ آرم کوئیلر بازو کی مدد کے لئے اوپر کی طرف اٹھاتا ہے۔ ان لوڈنگ کے دوران ، سپورٹ بازو نیچے کی طرف اٹھاتا ہے۔
م آسان کنڈلی سلیٹنگ لائن کے لئے ہائیڈرولک ان لوڈنگ کارٹ
1) اہم اجزاء: ویلڈیڈ اسٹیل کا ڈھانچہ ، ٹریول پہیے ، چار گائیڈ کالم ، ڈرائیو شافٹ وغیرہ۔
2) زیادہ سے زیادہ بوجھ کی گنجائش: 10 ٹن ، 1.1 کلو واٹ سائکلائڈیل پن وہیل موٹر ، سفر کی رفتار: 6 میٹر/منٹ۔
3) ہائیڈرولک ڈرائیو: زیادہ سے زیادہ 500 ملی میٹر کے فالج کے ساتھ ، 10 ٹن تک کنڈلی اٹھانے کی صلاحیت ہے۔ ہائیڈرولک سلنڈر: ایف اے -125 ملی میٹر ، ایک سیٹ۔
سادہ کوائل سلیٹنگ مشین کے لئے N.Hydraulic نظام
اہم اجزاء: 300 کلو ویلڈیڈ اسٹیل پلیٹ آئل ٹینک ، مختلف ہائیڈرولک والوز ، اور آئل سرکٹ بورڈ۔
ہائیڈرولک ڈرائیو پاور: ای کلاس 11 کلو واٹ موٹر ، 30 ملی لیٹر نقل مکانی ، عام دباؤ: 70 کلوگرام/سینٹی میٹر ، زیادہ سے زیادہ دباؤ: 140 کلوگرام/سینٹی میٹر۔
اے۔ سادہ کنڈلی سلیٹنگ لائن کے لئے برقی کنٹرول سسٹم
1) ایک اہم کنٹرول کنسول اور دو معاون کنٹرول کیبینٹ کنڈلی لوڈنگ اور ان لوڈنگ کی سہولت فراہم کرتے ہیں۔
2) بجلی کی فراہمی: تین فیز 380V ± 10 ٪ ، 50Hz ± 1Hz
3) اہم اجزاء اور ایپلی کیشنز: پوری لائن ایک مین کنٹرول کنسول ، ڈیکائلر کے لئے ایک معاون کنٹرول کنسول ، ریکوئیلر کے لئے ایک معاون کنٹرول کنسول ، اور بجلی کے کنٹرول کابینہ پر مشتمل ہے۔ پوری سادہ کنڈلی سلیٹنگ لائن مرکزی کنٹرول کو استعمال کرتی ہے۔ مین کنٹرول کنسول میں ڈیجیٹل ڈسپلے ، اعلی اور کم رفتار ایڈجسٹمنٹ ، دستی کھانا کھلانا ، مسلسل سلیٹنگ ، اور غلطی کے الارم کے افعال شامل ہیں۔ تمام اجزاء درآمد کیے جاتے ہیں یا معروف گھریلو برانڈز سے۔ ایک ٹچ اسکرین کنٹرول سسٹم رفتار اور دیگر پیرامیٹرز کی ترتیب اور ایڈجسٹمنٹ کی سہولت فراہم کرتا ہے۔ یہ دستی ، اسٹینڈ اکیلے اور خودکار طریقوں کے مابین آسانی سے سوئچ کرسکتا ہے ، اور کسی بھی وقت ہر جزو کے کام کرنے کی حیثیت کی نگرانی کرسکتا ہے تاکہ پورے کے محفوظ اور موثر آپریشن کو یقینی بنایا جاسکے۔آسان کنڈلی سلیٹنگ لائن.
 |
 |
 |
