کنگریال سلٹر سلٹر 1650 ملی میٹر کوائل سلیٹنگ ریوائنڈنگ مشین سب سے زیادہ خصوصیت والی دھاتی سلٹنگ لائن ہے، جو 0.3-3 ملی میٹر موٹائی والی شیٹ کوائل کو سلٹ کر سکتی ہے اور سلٹ کوائل کو ریوائنڈ کر سکتی ہے۔ کنگریل سلٹر سلٹر نے 1650 ملی میٹر کوائل سلیٹنگ، کنیڈا کے صارفین کے لیے بنایا ہے۔ ترکی اور سعودی عرب۔ تازہ ترین اقتباس پروگرام کے لیے ہم سے رابطہ کریں!
KINGREAL STEEL SLITTER 1650MM Coil Slitting Machine مختلف قسم کے مواد، جیسے کہ سٹیل، ایلومینیم، GI، تانبے اور سلکان کو سلٹنگ اور ریوائنڈنگ کے لیے ڈیزائن کیا گیا ہے۔ یہ 1600 ملی میٹر کوائل سلٹنگ لائن دھاتی سلٹنگ لائن کے سب سے عام ڈیزائنوں میں سے ایک ہے اور کوائل پروسیسنگ سلٹنگ کے لیے زیادہ تر پلانٹس کی ضروریات کو پورا کرے گی۔ کنڈلی کی موٹائی کی حد 0.3mm-3mm اور چوڑائی 1650mm تک ہے۔
1. دوہری سلیٹر ہیڈ کوائل سلٹنگ مشین
5. ہائی سپیڈ کنڈلی slitting مشین
|
خام مال |
||
|
نہیں |
نام |
تفصیلات |
|
1 |
مواد |
سی آر، اسٹیل، ایلومینیم |
|
2 |
کنڈلی کی موٹائی |
0.3-3MM |
|
3 |
کنڈلی کی چوڑائی |
500-1650MM |
|
4 |
کوائل آئی ڈی |
≤Φ2000 ملی میٹر |
|
5 |
کوائل O.D |
Φ508 ملی میٹر، Φ610 ملی میٹر |
|
6 |
کنڈلی کا وزن |
25T |
|
پیداوار لائن کی تفصیلات |
||
|
1 |
سلٹ پٹی ۔ |
25 زیادہ سے زیادہ |
|
2 |
سلٹنگ مشین |
0-200M/M |
|
3 |
طاقت |
380V/50Hz/3Ph |
|
4 |
چوڑائی رواداری |
≤±0.05 ملی میٹر |
|
5 |
سکریپ کنارے کی چوڑائی کی حد |
2-10 ملی میٹر |
|
6 |
تیار مصنوعات burrs |
≤0.03 ملی میٹر |

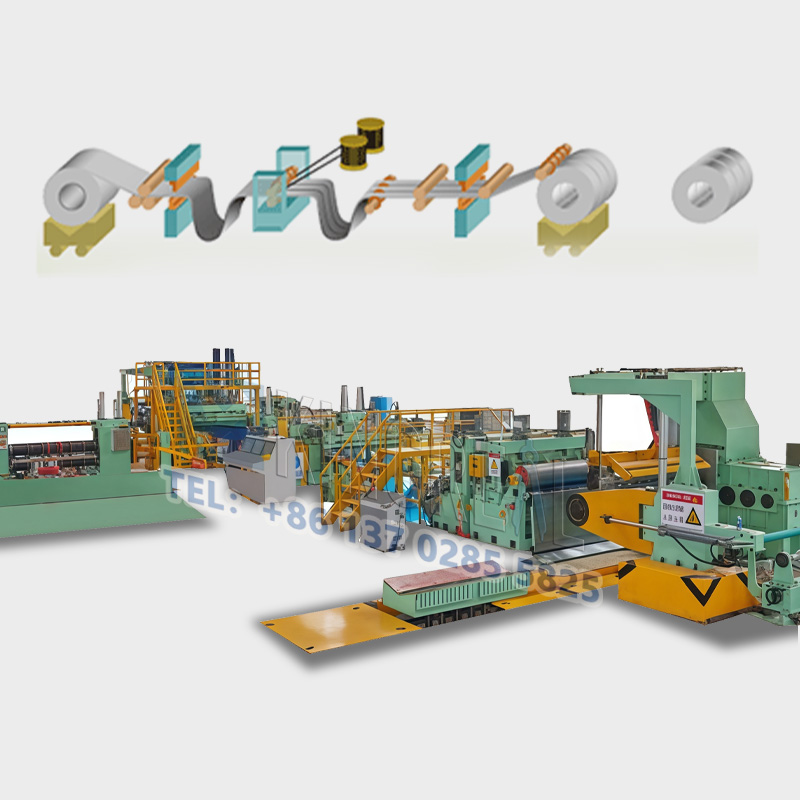

ٹرالی لوڈنگ کوائل -- ڈیکوائلر کی ہائیڈرولک عمودی سینٹرنگ -- ہائیڈرولک ڈیکوائلر -- چٹکی اور لیور -- پلیٹ ہیڈ شیئر -- لوپ برج -- سلٹنگ مشین -- ٹینشن سٹیشن -- الگ کرنے والی -- ریوائنڈنگ مشین
ساخت اور استعمال: انکوئلر کو کھانا کھلانے کے لیے استعمال کیا جاتا ہے، اسٹیل کوائل کو اسٹوریج ٹیبل سے انکوائلر کی ریل تک پہنچانے کے لیے، ٹرالی کو ہائیڈرولک موٹر کے ذریعے کنٹرول کیا جاتا ہے، اور لفٹنگ کو ہائیڈرولک سلنڈر کے ذریعے کنٹرول کیا جاتا ہے۔
لفٹنگ میکانزم: ہائیڈرولک سلنڈر اور سلائیڈنگ فور گائیڈ کالم ڈھانچہ، سلنڈر کی طرف سے فراہم کردہ لفٹنگ پاور، وی قسم کے بیئرر ٹیبل لفٹنگ کو فروغ دینے کے لیے سلنڈر، اسٹیل کوائل کے اوپر اور نیچے کے کام کو حاصل کرنے کے لیے۔
ٹریولنگ میکانزم: ہائیڈرولک موٹر اور متوازی گائیڈ ریل ڈھانچہ، ہائیڈرولک موٹر کے ذریعے ٹریولنگ پاور فراہم کی جاتی ہے، تاکہ ٹرالی انکوائلر کے سپنڈل کی محوری سمت کے ساتھ افقی طور پر حرکت کرے۔ ٹرالی کو پٹڑی سے اترنے سے روکنے کے لیے ریل کے ہر سرے پر ایک حد بلاک ہوتا ہے۔
A. فنکشن:
سٹیل کی کنڈلیوں کو اٹھانا، کنڈلیوں کے اندرونی قطر کو پھیلانا اور سخت کرنا، کنڈلی کو کھولنا اور خارج کرنا یا ری سائیکل کرنا۔
کوائل پلیٹ کو سپورٹ کرنا اور سٹیل کی پٹی کو تناؤ فراہم کرنا، یہ فریم، سپنڈل، توسیع اور کنٹریکٹنگ ریل، کھولنے اور دبانے والا آلہ، معاون سپورٹ، بریکنگ ڈیوائس، اور پاور پارٹ پر مشتمل ہے۔
B. تعمیر
a) مین فریم: سٹیل سے بنا، A3 سٹیل پلیٹ، #45 سٹیل فورجنگ بیئرنگ سیٹ ویلڈنگ کے بعد، اینیلنگ کوالٹیٹو ٹریٹمنٹ کے ذریعے درست شکل نہیں دی جاتی ہے۔
ب) سپنڈل: 40Cr گول اسٹیل سے ڈرل کیا جاتا ہے جس کا قطر 85mm سوراخ ہوتا ہے، ٹمپرڈ کیا جاتا ہے اور پھر 190mm کی ورکنگ سطح کے قطر میں تبدیل ہوتا ہے، 25 ٹن بوجھ برداشت کرنے کی صلاحیت۔
ج) ریل کو اٹھنا اور سکڑنا: سلائیڈر قسم کے پش پل ایکسپینشن ریل فارم کا استعمال۔ چار خمیدہ پلیٹ (نمبر 45 سٹیل)، تار کاٹنے والے سلائیڈر جوڑے، توسیعی قطر: Ф470mm-520mm (علاوہ ربڑ کی آستین Ф610mm تک پہنچنے کے لیے)؛ ریل 1650mm کے مؤثر کام کرنے کی لمبائی، مجموعی طور پر mandrel کو یقینی بنانے کے لئے کہ ریل اوپر اور نیچے جب concentricity.
|
ڈھانچے |
اسٹیل پلیٹ ویلڈیڈ بیس، پاور گیئر باکس، تختی اور فریم |
|
مقداریں |
1 سیٹ |
|
سلٹنگ سپیڈ |
200M/منٹ |
|
کٹر شافٹ کا قطر |
Φ220mm × 1900mm |
|
مواد |
42CrMo |
|
بلیڈ کا سائز |
Φ350mm×Φ220mm ×10mm |
|
مین موٹر پاور |
AC110Kw |
1. جستی سٹیل سلٹنگ مشین کیا کرتی ہے؟
2. تنگ پٹی کنڈلی slitting مشین کا کام کیا ہے؟
3. ایک جستی سٹیل سلٹنگ مشین میں snubber کیا ہے؟
4. دھاتی کوائل سلٹنگ لائن کی لاگت کی کارکردگی کا اندازہ کیسے لگایا جائے؟
5. سٹینلیس سٹیل کوائل سلٹنگ لائن کو کیسے برقرار رکھا جائے؟
◆ وسیع پیداواری مہارت
پیداوار اور فروخت کے 20 سال سے زیادہ کے تجربے کے ساتھ، KINGREAL STEEL SLITTER ایک تجربہ کار مینوفیکچرر ہے جو میٹل سلٹنگ مشینوں میں مہارت رکھتا ہے۔ KINGREAL STEEL SLITTER نے دنیا بھر کے ممالک بشمول ویتنام، ترکی، روس، ہندوستان اور متحدہ عرب امارات کو کامیابی کے ساتھ مختلف قسم کی دھاتی سلٹنگ مشینیں فراہم کی ہیں۔ گاہکوں کی طرف سے بڑے پیمانے پر تسلیم کیا جاتا ہے.
◆ ماہر ٹیم کی طاقت
KINGREAL STEEL SLITTER کے پاس اپنی اندرون خانہ تکنیکی، سیلز اور پروڈکشن ٹیمیں ہیں۔ KINGREAL STEEL SLITTER پیشہ ورانہ طور پر فروخت اور پیداوار سے لے کر شپمنٹ تک عمل کے ہر مرحلے کو سنبھال سکتا ہے۔
◆ خریداری کے بعد مدد کی پیشکش
KINGREAL STEEL SLITTER میٹل سلٹنگ مشین کی مناسب تنصیب اور آپریشن کی ضمانت کے لیے آن لائن اور آف لائن فروخت کے بعد تنصیب کی خدمات پیش کرتا ہے۔
آن لائن وسائل میں ویڈیو ٹیوٹوریلز اور جامع آن لائن انجینئرنگ رہنمائی شامل ہیں۔ آف لائن وسائل میں KINGREAL STEEL SLITTER انجینئرز کو گاہک کی مقامی فیکٹری میں سائٹ پر تنصیب کی رہنمائی فراہم کرنے کے لیے بھیجنا شامل ہے۔
 |
 |
 |
 |
