صارفین کے فوائد کو زیادہ سے زیادہ کرنے کے لیے، 2023 میں نئی ڈیزائن کٹ ٹو لینتھ لائن مشین نے ایک نئی دھاتی کٹ ٹو لینتھ لائن ڈیزائن کی ہے، جو مکمل طور پر خودکار تیز رفتار فلائنگ کٹ اور خودکار اسٹیکنگ کے قابل ہے۔
ویڈیو 2023 کے بارے میں نئے ڈیزائن کٹ ٹو لینتھ لائن مشین:
کٹ ٹو لینتھ لائن مشین کیا ہے؟

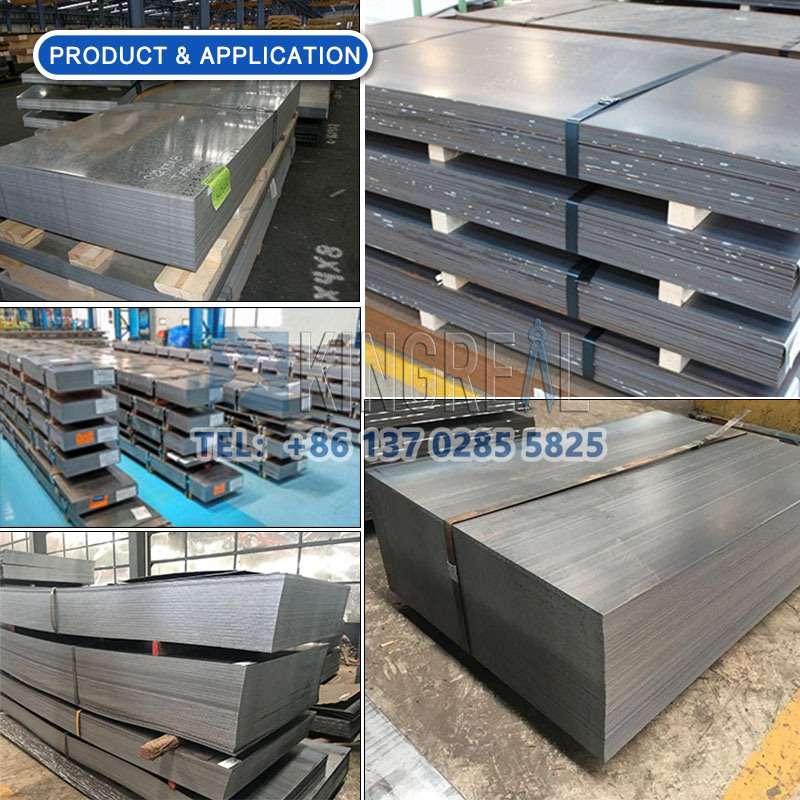

مزید دھاتی پروسیسنگ میں استعمال کے لیے، KINGREAL میٹل کٹ ٹو لینتھ مشین کو مختلف موٹائی کے دھاتی کنڈلیوں کو ایک مخصوص چوڑائی کی چادروں میں کترنے کے لیے ڈیزائن کیا گیا ہے۔
اس بات کو یقینی بنانے کے لیے کہ پروڈکشن لائن مؤثر طریقے سے چلتی ہے، مینوفیکچرنگ لائنوں کو کاٹ کر لمبائی میں عام طور پر پروڈکشن ٹولز کی ایک قسم ہوتی ہے۔ کی موٹائی کے ساتھ دھاتیں۔4-10 ملی میٹریا زیادہ موٹی اکثر دھاتی کٹ سے لمبائی کی سہیرنگ لائنوں کا استعمال کرتے ہوئے پروسیس کی جاتی ہیں۔
ہمارا نیا ڈیزائن کیا ہے؟

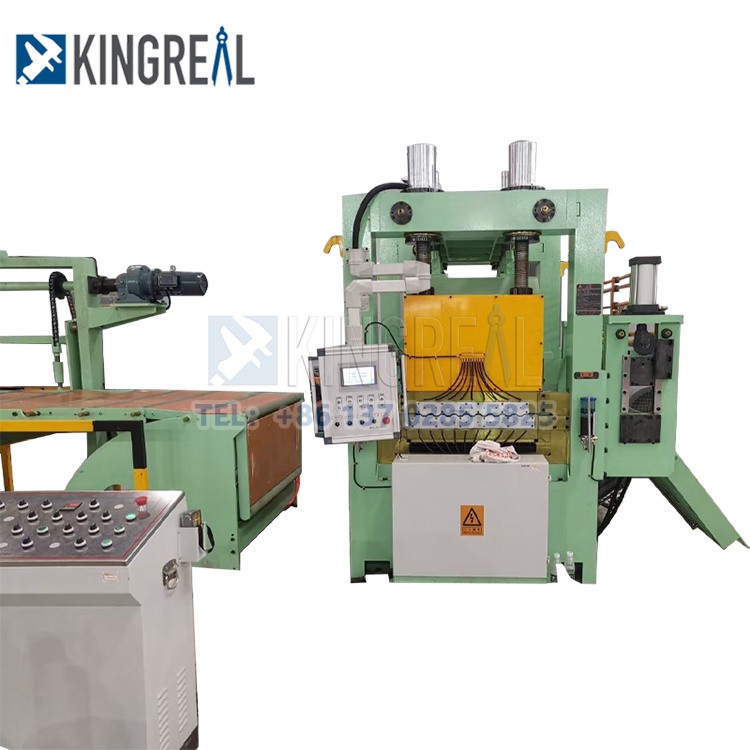

لائن کی پیداوار کی رفتار کو بڑھانے کے لیے، KINGREAL نے فلائنگ شیئر مشین کو ڈیزائن اور بہتر بنایا، جو بلاتعطل درستگی کے ساتھ کاٹنے اور اس سے رفتار بڑھانے کے قابل ہے۔20m/منٹ 80m/min تک.
پروڈکٹ کے معیار کو یقینی بنانے اور پروڈکشن کی رفتار کو بڑھانے کے لیے فاسٹ شیئر میں حصے کے معیار اور ڈیزائن کے لیے بہت خاص تقاضے ہوتے ہیں۔
CTL لائن کے آخری حصے کو اختیاری طور پر خودکار اسٹیکنگ آلات سے لیس کیا جاسکتا ہے، جو شیٹس کی خودکار اسٹیکنگ کو قابل بناتا ہے۔ مزدوری کی لاگت کو کم کریں اور پیداوار کی کارکردگی کو بہتر بنائیں۔
HMI ڈسپلے ایک الیکٹرانک کنٹرول سسٹم ہے جس میں Mitsubishi, Yaskawa, Siemens, Baumiller, Delta, Schneider اور دیگر معروف برانڈز ہیں۔
لمبے لائن مشین کو کاٹنے کا کام کرنے کا عمل:

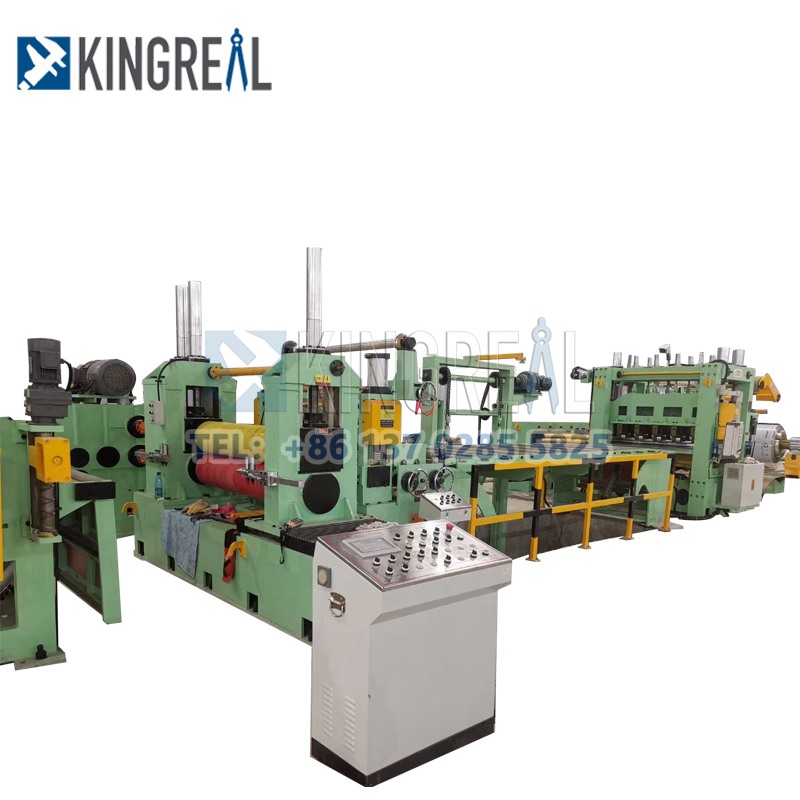

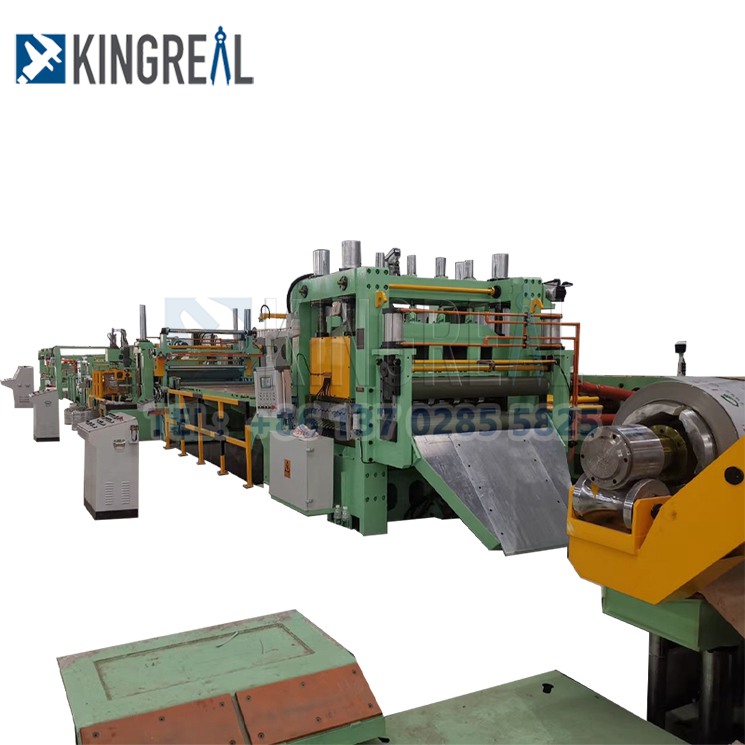

ہائیڈرولک ڈیکوائلر → چٹکی بھرا فیڈ رولر → ہائی پریزیشن سٹریٹینر → فلائی شیئرنگ مشین → ان لوڈنگ ٹیبل / خودکار اسٹیکنگ ٹیبل
کٹ ٹو لینتھ لائن کے بنیادی عناصر
کنگلیال ہائیڈرولک کینٹیلیور کی زیادہ سے زیادہ گنجائش 15 ٹن ہے۔
ہائیڈرولک سلنڈروں کی بدولت انکوائلر پیچھے ہٹنے کے قابل اور قطر کے اندر موجود کوائل کے لیے موزوں ہے۔ اس میں ایک کینٹیلیور بازو منسلک ہے۔
تیز رفتار فیڈ اور درست لمبائی کنٹرول ایڈجسٹمنٹ کے لیے، کنگریال لیولنگ مشین ایک سروو موٹر سے چلتی ہے۔ قابل پروگرام کنٹرول کنٹرول کنسول کو چلانے کے لیے استعمال کیا جاتا ہے۔
ڈرائیو سسٹم: رولرس کو فیڈ کرنے کے لیے سنکرونائز کنویئر بیلٹ، 15KW سرو موٹر، درستگی میں کمی کی ڈرائیو
نیومیٹک سسٹم کے اجزاء میں گیس کا منبع (جسے ڈیمانڈ کرنے والا سپلائی کرتا ہے)، گیس سورس پروسیسنگ پارٹس، سیلنوئڈ، منسلک پائپ لائنز اور سلنڈر وغیرہ شامل ہیں۔
سیلنوئڈ اور دیگر اجزاء بنانے کے لیے اعلیٰ معیار کا مواد استعمال کیا جاتا ہے۔
تکنیکی وضاحتیں: ایئر سورس کی گنجائش: 1m3/منٹ، پریشر رینج: 0.4–0.6Mpa۔
کٹ ٹو لینتھ مشین کی تکنیکی تفصیلات
|
مشین کی قسم |
لمبائی کی لکیر تک کاٹ دیں۔ |
|
کنڈلی مواد |
دھاتی کنڈلی (دیگر اپنی مرضی کے مطابق کیا جا سکتا ہے |
|
کنڈلی کی موٹائی |
0.5-10 ملی میٹر |
|
کنڈلی کی چوڑائی |
600-2000 ملی میٹر |
|
کنڈلی اندرونی قطر |
500/610 ملی میٹر |
|
کنڈلی بیرونی قطر |
≤2000 ملی میٹر |
|
کاٹنے کی رفتار |
10-70m/منٹ |
|
لمبائی کی درستگی تک کاٹ دیں۔ |
±1.5 ملی میٹر |
|
لمبائی کی حد تک کاٹ دیں۔ |
500 ~ 4000 ملی میٹر |
|
شیٹ لیولنگ فلیٹنس |
≤±1.5mm/m² |
لمبائی کی لکیر تک دھاتی کٹنگ کا اچھا استعمال کرنا
- وزن کے توازن کو برقرار رکھنے کے لیے کوائل کو صحیح طریقے سے رکھا جانا چاہیے۔ اس سے پہلے کہ اسے دوبارہ ترتیب دیا جا سکے، کوائل ٹرالی کو کوائل کو ڈیکوائلر میں ٹھیک اور سخت کرنا چاہیے۔
- کوائل ہیڈ کو کھلنے سے روکنے کے لیے، کوائل پیکج کو کھولنے سے پہلے کرشن رولر کے ساتھ کوائل ہیڈ کو دبائیں۔
- جب مشین چل رہی ہو تو آپریٹر کو کوائل پر کھڑا نہیں ہونا چاہیے۔
