کوائل سلٹنگ مشین کی تفصیل:

کوائل سلٹنگ مشینیں، جسے ورٹیکل سلٹنگ لائنز کے نام سے بھی جانا جاتا ہے، مختلف مواد کے کنڈلیوں کو گاہک کی پیداواری ضروریات کے مطابق مخصوص چوڑائی میں درست طریقے سے سلٹنگ کرنے اور کنڈلیوں کو حتمی شکل دینے کے لیے ڈیزائن کیا گیا ہے۔ تیار شدہ دھاتی سلٹنگ کنڈلی بڑے پیمانے پر ٹرانسفارمر مینوفیکچرنگ، موٹر مینوفیکچرنگ، پائپ ویلڈنگ، آٹوموٹو مینوفیکچرنگ اور کولڈ بنانے والی صنعتوں میں استعمال ہوتی ہے۔ اس پر اکثر پیداواری استعمال کے لیے مزید کارروائی کی جاتی ہے۔

کوائل کی موٹائی کے لحاظ سے، سلٹنگ لائن مشین کو موٹی پلیٹوں کے لیے ہیوی ڈیوٹی سلٹنگ مشینوں، درمیانے اور موٹی پلیٹوں کے لیے عام مقصد کی سلٹنگ مشینوں، اور ہلکی اور سادہ اسٹیل سلٹنگ مشینوں میں تقسیم کیا جا سکتا ہے۔

مختلف پیداواری ضروریات کے مطابق اعلی صحت سے متعلق لیولنگ سلٹنگ مشین، ڈبل سلیٹر ہیڈ ہائی اسپیڈ سلٹنگ مشین اور حفاظتی شیلڈ والی سلٹنگ مشین میں تقسیم کیا جاسکتا ہے۔

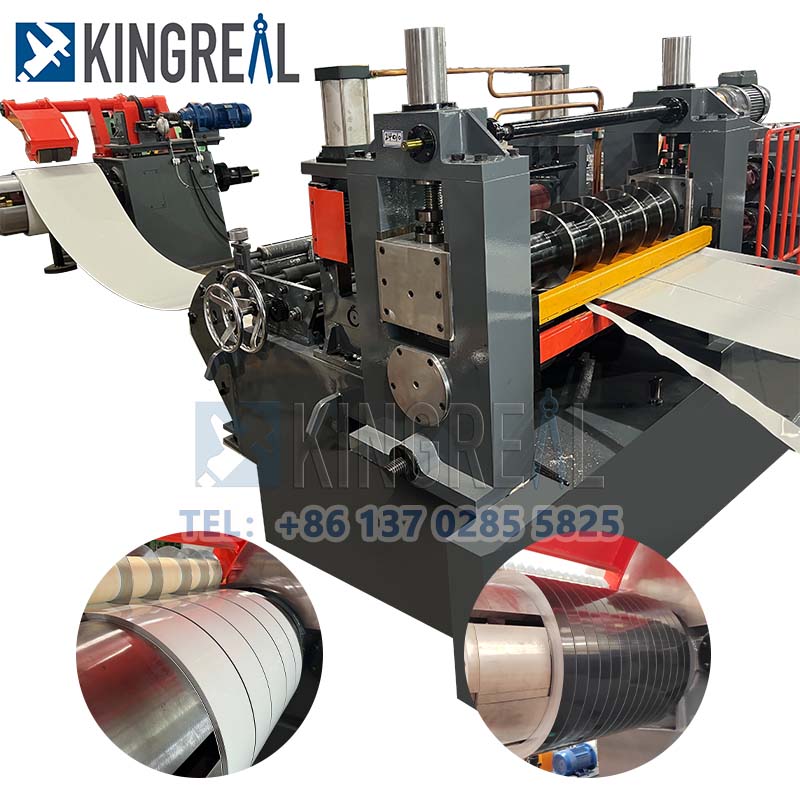

تقریباً 850 ایم ایم اسٹیل کوائل سلٹنگ مشین

KINGREAL 850MM اسٹیل کوائل سلٹنگ مشین سے مراد 850MM چوڑی تک دھاتی کنڈلیوں کی پروسیسنگ کے لیے سلٹنگ مشینوں کی ایک لائن ہے، جسے اکثر 850MM کاپر کوائل سلٹنگ مشین بھی کہا جاتا ہے۔

850MM چوڑائی کے علاوہ، KINGREAL کوائل سلٹنگ مشین لائن 1350MM، 1600MM، اور 2000MM کی چوڑائی میں کوائل کو بھی پروسیس کر سکتی ہے، جس کی موٹائی عام طور پر 0.3-3MM تک ہوتی ہے، اور کسٹمر کی پیداوار کی ضروریات کو پورا کرنے کے لیے اپنی مرضی کے مطابق کیا جا سکتا ہے۔

تکنیکی تفصیلات

کام کرنے کا عمل:

لوڈنگ ٹرالی → ہائیڈرولک ڈیکوائلر → رولر فیڈنگ، لیولنگ → شیئر ہیڈ ٹرانزیشن ٹیبل → انحراف کی اصلاح → گول چاقو شیئرنگ → ویسٹ وائر ریوائنڈنگ لوپر → پری سیپریشن، ٹینشن مشین، لمبائی ماپنے والا رولر → وائننگ، ٹرولے → ان لوڈنگ اور ڈائی لوڈنگ ہائیڈرولک کنٹرول → برقی کنٹرول

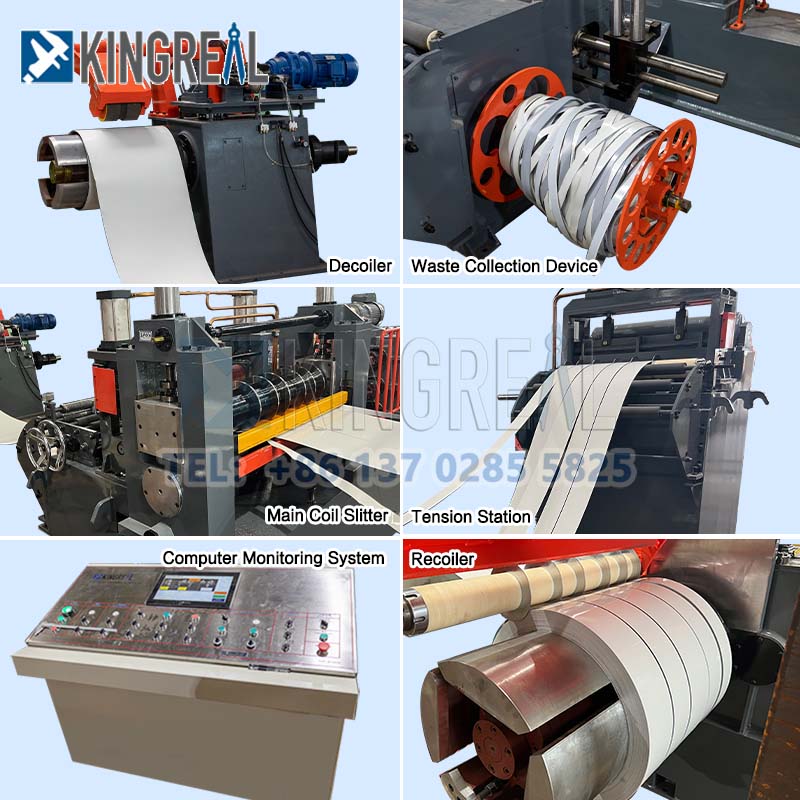

اہم اجزاء کی تفصیل:

ہائیڈرولک ڈیکوائلر

● ساخت اور استعمال: یہ سامان سٹیل کے رولز کو کلیمپ کرنے اور لے جانے، سٹیل کے رول کھولنے اور تناؤ کو کھولنے کے کام کو سمجھنے کے لیے استعمال کیا جاتا ہے۔ اس میں فریم، ریل، ٹرانسمیشن سسٹم، رائزنگ اینڈ سکڑنگ سسٹم، پریس میٹریل سسٹم، ٹینشن سسٹم، لبریکیشن سسٹم، ہائیڈرولک سسٹم وغیرہ شامل ہیں۔

● ٹرانسمیشن سسٹم: فریکوئنسی کنورژن موٹر ان وائنڈنگ مشین کے سپنڈل کو گھومنے اور فعال ان وائنڈنگ کا احساس کرنے کے لیے چلاتی ہے۔

بڑھتا اور سکڑتا ہوا نظام: بڑھتا اور سکڑتا ہوا سلنڈر تناؤ فراہم کرتا ہے، تاکہ اسپنڈل پر سلائیڈ سیٹ بے گھر ہونے والی سلائیڈنگ، پچر کی شکل والی سلائیڈر اور سلائیڈ سیٹ کو نقل مکانی پیدا کرنے کے لیے، ریل کے بڑھنے اور سکڑنے کا احساس کر سکے۔

لوپ برج:

● ساخت اور استعمال: سلیٹر اور فیڈر کے درمیان اسٹیل بیلٹ کی رفتار کی مطابقت پذیری اور بفر کو کنٹرول کرنے کے لیے استعمال کیا جاتا ہے۔ ٹیبل کی سطح نایلان پلیٹ سے بنی ہے تاکہ اس بات کو یقینی بنایا جاسکے کہ یہ پلیٹ کی سطح کو کھرچ نہیں پائے گا۔ آپٹیکل سوئچ لائیو آستین والے گڑھے میں اسٹیل بیلٹ کی پوزیشن کو کنٹرول کرتا ہے، جو گڑھے میں کافی ذخیرہ کرنے کی صلاحیت کو برقرار رکھتا ہے۔

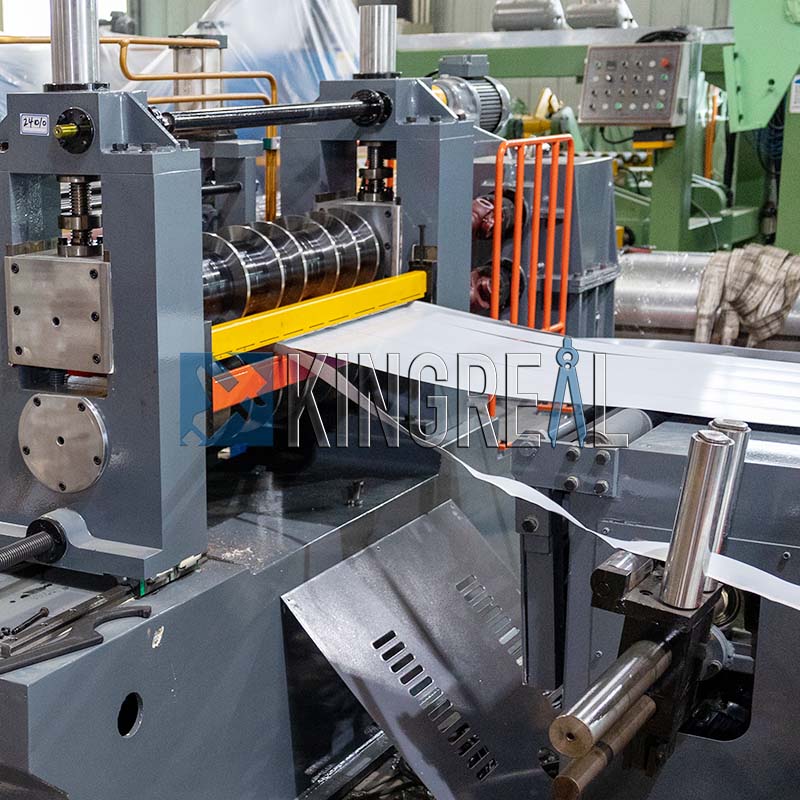

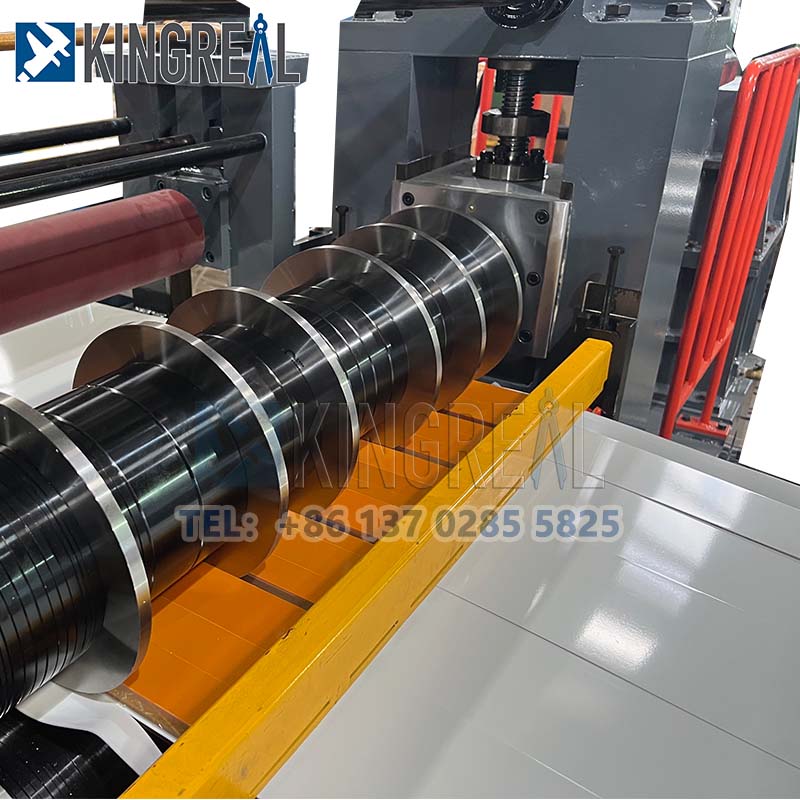

مین سلٹنگ مشین

● ساخت اور استعمال: سلٹنگ مشین ایک ایسا آلہ ہے جس میں پٹی کے کنڈلیوں کو مختلف چوڑائیوں میں طولانی طور پر موندنا ہے۔ مشترکہ اسپیسر کو تبدیل کرکے، شیئرڈ پروڈکٹ کی چوڑائی کو لچکدار طریقے سے تبدیل کیا جاسکتا ہے۔ چاقو شافٹ ایڈجسٹمنٹ نچلے شافٹ کو طے کرتی ہے، کیڑے کے گیئر کے لئے اوپری شافٹ ایڈجسٹمنٹ چاقو شافٹ وقفہ کاری کی مطابقت پذیر ایڈجسٹمنٹ، اوپری شافٹ اور نچلے شافٹ کے درمیان فرق کا اعلی صحت سے متعلق کنٹرول۔ اوپری اور نچلے کٹر شافٹ کو گری دار میوے کے ساتھ محوری طور پر باندھا جاتا ہے، اور اوپری اور نچلے کٹر شافٹ کے سرے چھریوں کے لیے حفاظتی آستینوں سے لیس ہوتے ہیں۔ سائیڈ اوپننگ فریم کو اپنانا، بلیڈ کو تبدیل کرنا آسان ہے۔

بنیادی ڈھانچہ: اسٹیل پلیٹ، کاسٹنگ سیٹ، ہم وقت ساز گیئر باکس، یونیورسل کنکشن ڈرائیو، الیکٹرک سکرو لفٹنگ ڈیوائس۔

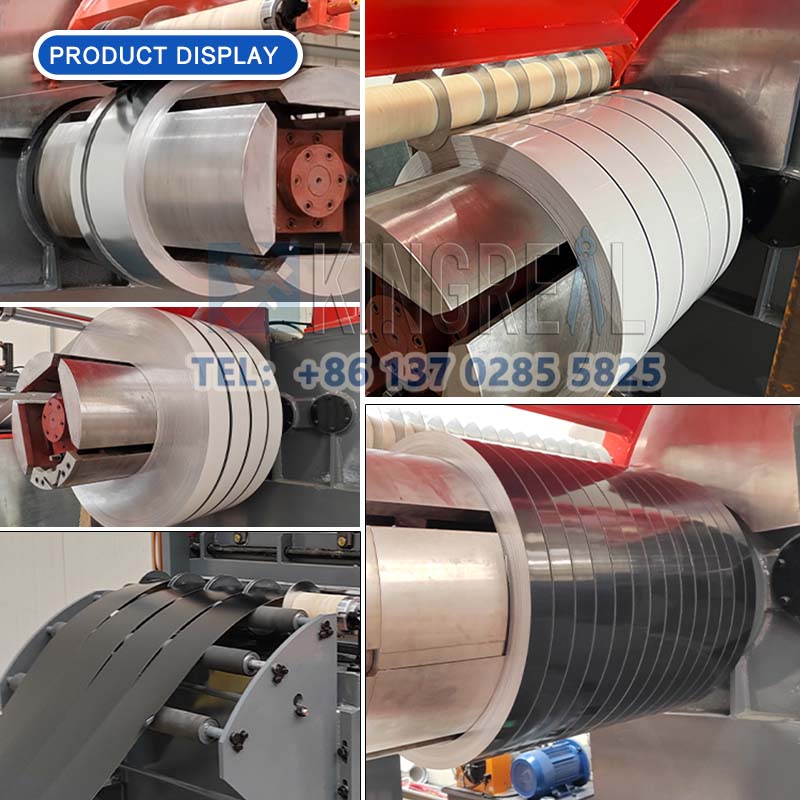

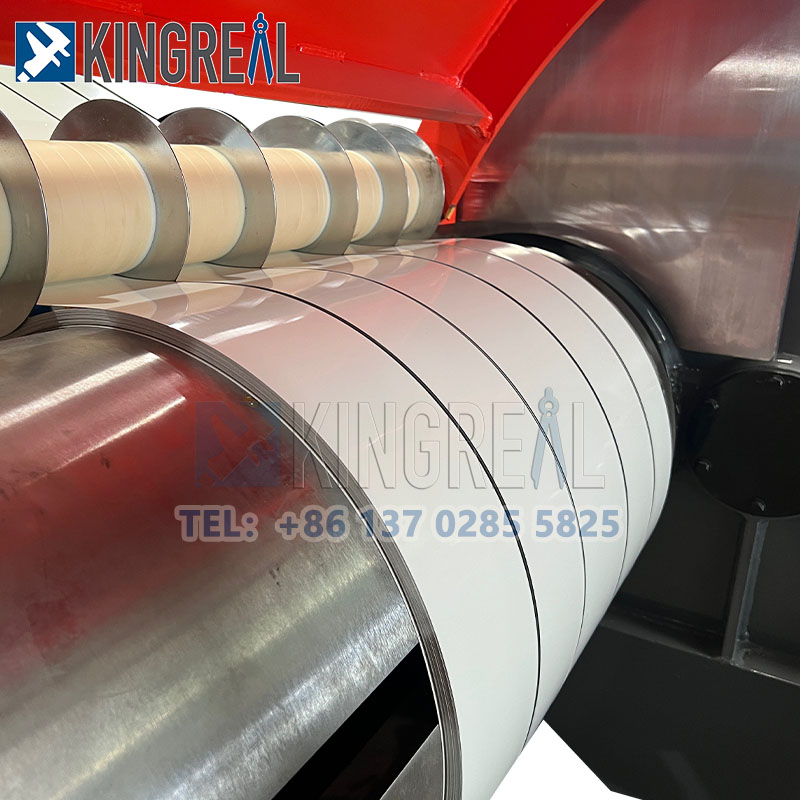

حتمی کنڈلی پروڈکٹ ڈسپلے:

کسٹمر کا دورہ:

(KINGREAL ہم سے ملنے کے لئے تمام صارفین کا خیرمقدم کرتے ہیں!)

اکثر پوچھے گئے سوالات:

Q1: آپ کب تک تجویز اور پیشکش بھیجیں گے؟

A1: ہمیں مذکورہ بالا ضروری معلومات کی تمام تفصیلات جمع کرنے پر تجویز کو ڈیزائن کرنے کے لیے تقریباً 3 ~ 7 دن درکار ہوں گے۔

Q2: آپ مجھے قیمت کب بتائیں گے؟

A2: مشین لائن کی تمام تفصیلی ترتیب کی تصدیق کرنے کے بعد، ہم پیشکش کرنے کے قابل ہیں

Q4: آپ کو کتنی دیر تک مشین لائن کو انسٹال کرنے اور چلانے کی ضرورت ہے؟

A4: عام طور پر کارکنوں کو انسٹال کرنے اور کام کرنے کے طریقہ کے بارے میں سکھانے کے لیے ایک ہفتہ۔

Q5: کتنے لوگ مشین لائن کو انسٹال کرنے اور کمیشن کرنے آئیں گے؟

A5: عام طور پر 1 انجینئر تمام کام کرنے کے لیے کافی ہوتا ہے۔ اس سفر کے دوران اس کے تمام اخراجات خریدار اس کے مطابق ادا کرے گا۔
