ہیوی گیج کٹ ٹو لینتھ لائن کا ویڈیو ڈسپلے

ہیوی گیج کٹ لینتھ لائن کے سپلائرز

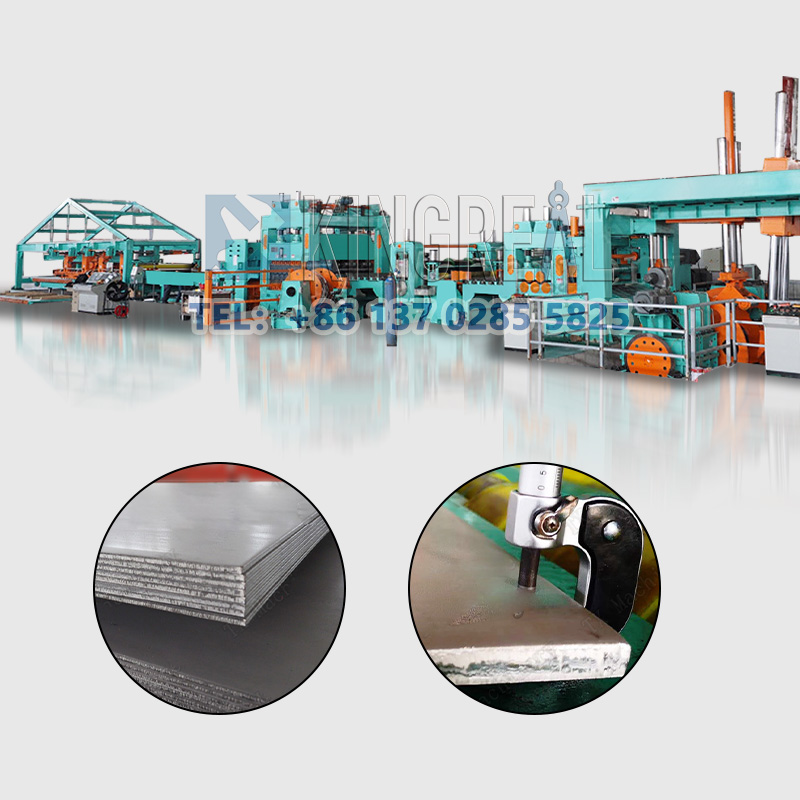

Heavy Gauge Cut To Length Line - 2024 KINGREAL STEEL SLITTER دونوں کٹ ٹو لینتھ لائن، ہائی سپیڈ کٹ ٹو لینتھ مشین، سادہ کٹ ٹو لینتھ لائن اور یہ ہیوی گیج کٹ ٹو لینتھ مشین دونوں فراہم کر سکتا ہے، جو ہاٹ رولڈ سٹیل، کولڈ رولڈ سٹیل، سٹینلیس سٹیل اور دیگر آٹومیٹک سٹیل کے ساتھ کٹ ٹو لینتھ کی درستگی کر سکتی ہے۔ مکمل طور پر خودکار پیداواری عمل۔

ہیوی ڈیوٹی کی لمبائی کی لائن پر بریک آؤٹ

اس کی اعلی طاقت، اچھی سختی، آسان پروسیسنگ اور تشکیل اور اچھی ویلڈ کی صلاحیت کی وجہ سے، موٹی شیٹ میٹل کنڈلی مختلف صنعتوں کی ضروریات کو پورا کرنے کے لئے وسیع پیمانے پر مختلف صنعتی شعبوں میں استعمال کیا جاتا ہے. ہیوی گیج کٹ ٹو لینتھ لائن کی مانگ میں اضافہ ہو رہا ہے، سازوسامان کی اعلیٰ ضروریات کے لیے موٹی شیٹ میٹل کوائل کی پروسیسنگ، انکوائلنگ ایکویپمنٹ لیولنگ سے لے کر قینچ اور اسٹیکنگ تک۔ لوڈ بیئرنگ رینج کی ضروریات شیٹ میٹل کی دیگر موٹائیوں کے مقابلے میں بہت زیادہ ہیں۔

کنگریل اسٹیل سلٹر ہیوی گیج کٹ ٹو لینتھ لائن کو خاص طور پر ڈیکوائلر، سٹریٹینر، میجرنگ، کٹ ٹو لینتھ مشین اور اسٹیکنگ کے ذریعے 6-20MM تک موٹائی کی حد کے ساتھ کوائل پر کارروائی کرنے کے لیے ڈیزائن کیا گیا ہے۔

ہیوی گیج کٹ ٹو لینتھ لائن کی تکنیکی تفصیلات

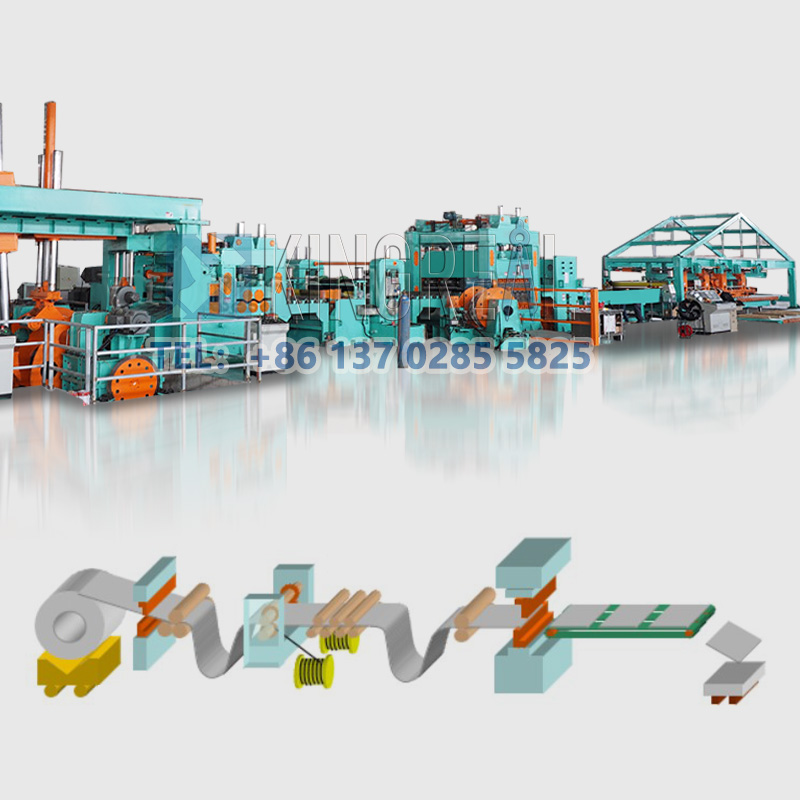

ہیوی گیج کا کام کرنے کا عمل لمبائی کی لائن تک کاٹنا

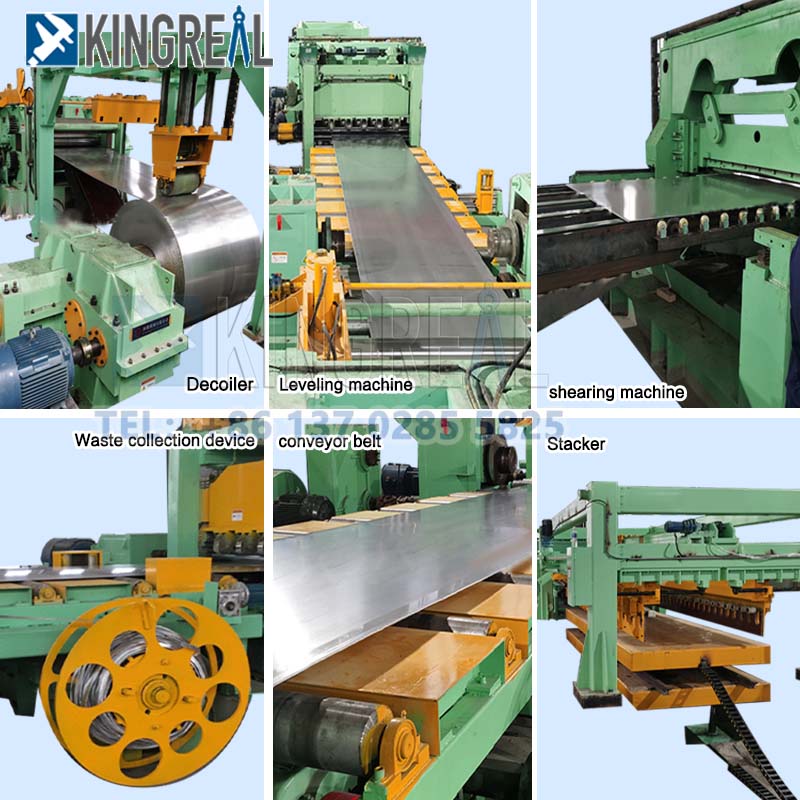

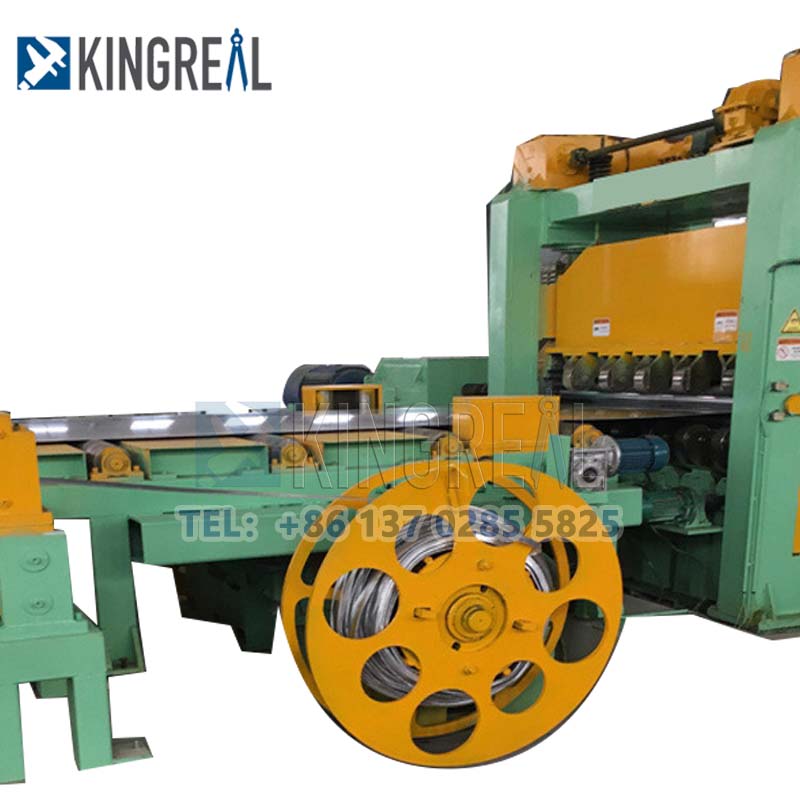

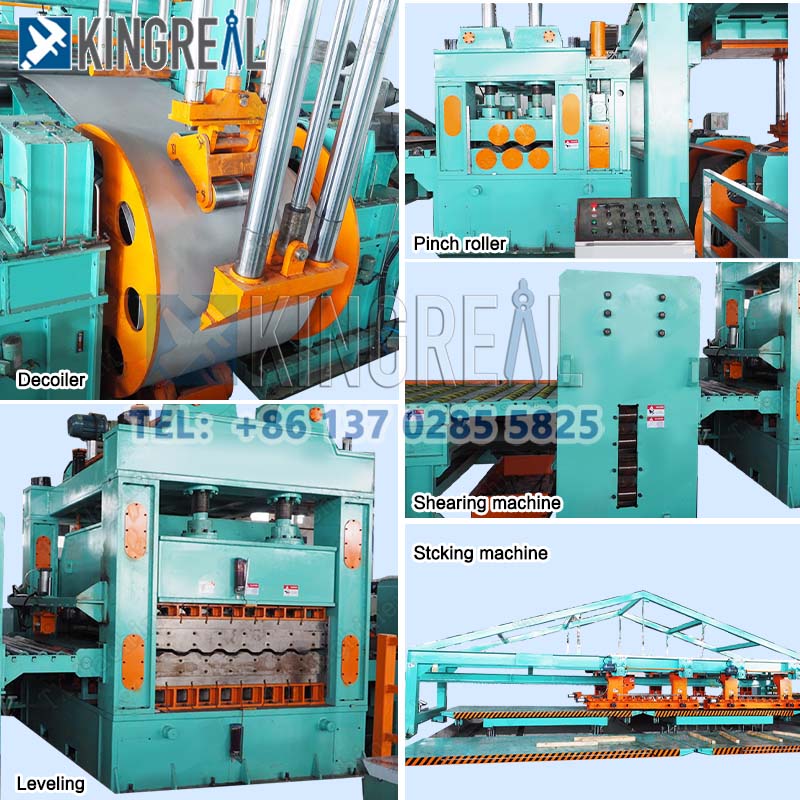

ہائیڈرولک ڈیکوائلر -- فریم ہائیڈرولک پائلٹ مشین -- سیون رول لیولنگ مشین -- ڈبل ہیڈ ٹرمر -- اسکارپ کلیکٹر -- گیارہ رول لیولنگ مشین -- نیومیٹک سائزنگ ڈیوائس -- ٹیل بورڈ فیڈر -- ہائیڈرولک کٹنگ مشین -- اسٹیکنگ مشین

ہیوی گیج کٹ ٹو لینتھ لائن کے بارے میں مزید تفصیلات

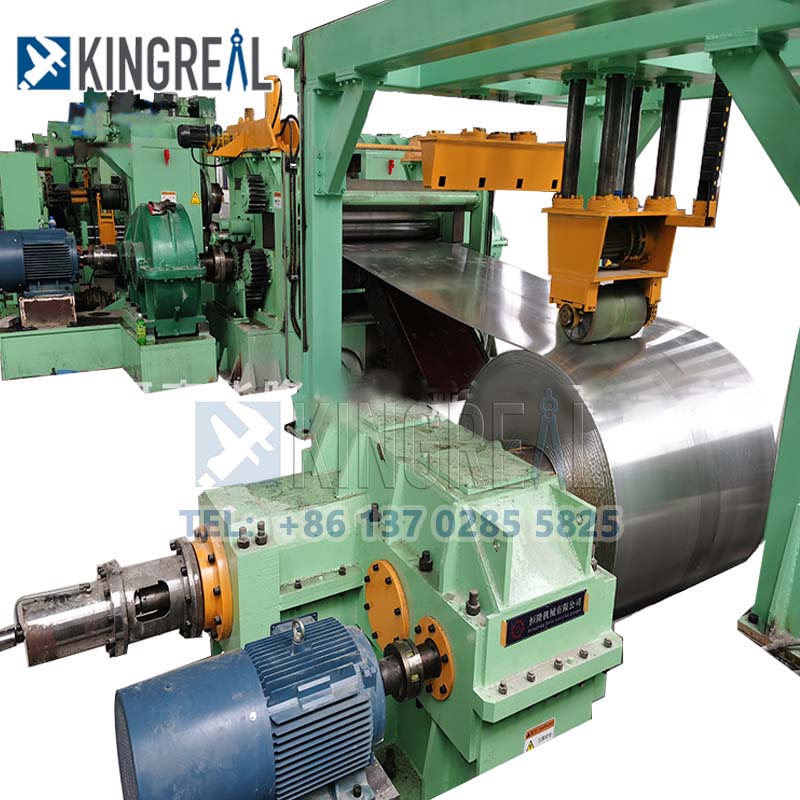

• ہائیڈرولک ڈبل مخروط انکوائلر

a. صلاحیت: 30T

b. بریک کی تفصیلات: 4-DBH205

c. میٹریل فریم لفٹنگ اسٹروک 650 ملی میٹر (براہ راست ریل پر اٹھائیں، مٹیریل اسٹیل لائنر پر آ سکتے ہیں)

d. سٹیل کوائل کو کلیمپ کرنے کے لیے ڈبل بیئرنگ ڈبل کون ٹاپ پریشر قسم کے طریقہ کار کو اپنانا، مشین بیس کے دوسرے سرے کی حرکت ہائیڈرولک سلنڈرز سے چلتی ہے اور اس میں بیک وقت ڈرائیو سینٹرنگ کا کام ہوتا ہے، انکوائلر کے دوسرے سرے پر اسپنڈل نیومیٹک ڈسک بریک ڈیوائس کے ساتھ ڈیزائن کیا گیا ہے۔

• سیون رولر پری لیولنگ مشین

یہ دو رولر کلیمپنگ اور فیڈنگ اور پانچ رولر لیولنگ کی ساخت کو اپناتا ہے۔ موٹر یونیورسل کنیکٹنگ شافٹ کے ذریعے ریڈوسر اور ڈسٹری بیوشن باکس کے ذریعے اوپری اور نچلے رولرز کو چلاتی ہے، اوپری رولر کو ایڈجسٹ کرنے اور فیڈنگ کے لیے نیچے دبانے کا عمل ہائیڈرولک سلنڈر کے ذریعے کیا جاتا ہے، اور اوپری رولر کو ایڈجسٹ کرنے اور لیولنگ کے لیے نیچے دبانے کا عمل الیکٹرک پاور کے ذریعے کیا جاتا ہے۔ پری اسکولنگ مشین اور لیولنگ ہوسٹ کے سنکرونس آپریشن پر غور کرتے ہوئے، موٹر کنٹرول کو امریکن PARKER590C سیریز DC کنٹرول سسٹم کے ذریعے کنٹرول کیا جاتا ہے۔ یونیورسل کنیکٹنگ شافٹ مل انڈسٹریل یونیورسل شافٹ کو اپناتا ہے۔

لیولنگ رولر قطر: Φ220 ملی میٹر

لیولنگ رول اسپیسنگ: 260 ملی میٹر

رولرز کی مقدار: 2+5 رولرز

رولر میٹریل: GCr15 جعلی سٹیل جس میں ٹمپرڈ اور میڈیم فریکوئنسی سخت ہے (HRC60)

مین موٹر پاور: 132KW DC

ایڈجسٹمنٹ کے لیے موٹر کی طاقت:  2-7.5KW

مین ریڈوسر: JZQ850

ایڈجسٹمنٹ ریڈوسر: 2-BWY4 سوئنگ میں کمی

• سائز کا آلہ

a. فنکشن: چلتے وقت شیٹ کو شکل سے باہر ہونے سے روکنا، اور شیٹ کو لیولنگ مین مشین میں ریگولیٹ کرنا۔ یہ مشین کی بنیاد، حد رولر، سپورٹنگ سیٹ سلائیڈ، گائیڈ رولر اور ایڈجسٹمنٹ ڈیوائس پر مشتمل ہے۔ عمودی گائیڈ رولر شیٹ کی چوڑائی کی سمت کے دونوں طرف فراہم کیے جاتے ہیں، اور گائیڈ رولر فریم متعلقہ سلائیڈ پر مقرر کیا جاتا ہے، جو گائیڈ کالم پر سلائیڈ کو شیٹ کی چوڑائی کی سمت میں موٹر کے ذریعے تار راڈ نٹ کی ادائیگی کے ذریعے منتقل کرتا ہے، تاکہ مختلف شیٹ کی چوڑائیوں کو اپنایا جا سکے۔ ایڈجسٹمنٹ موٹرائزڈ ہے۔

b. ایڈجسٹمنٹ کی حد: 900~2000mm

گائیڈ رولر مواد: Gcr15 (HRC60)

ایڈجسٹمنٹ موٹر: 2~3KW

ایڈجسٹمنٹ ریڈوسر: 2-WPDKS135 ورم ریڈوسر

• مین کٹ ٹو لمبائی لائن

فنکشن: مونڈنے والی مشین بنیادی طور پر سر کاٹنے، دم کاٹنے، سائیڈ ٹرمنگ، طول بلد سہیرنگ اور کٹ ٹو لینتھ شیئرنگ کے کاموں کو پورا کرتی ہے۔

مواد کی موافقت: یہ مختلف موٹائی اور مواد کی سٹیل پلیٹوں کے لیے موزوں ہے، جیسے عام کاربن سٹیل، اعلیٰ معیار کا کم الائے سٹیل، الائے سٹیل، پائپ لائن سٹیل اور سٹینلیس سٹیل پلیٹ۔

آٹومیشن کی ڈگری: پورا عمل خود بخود کام کرتا ہے، دستی آپریشن کو کم کرتا ہے اور پیداوار کی کارکردگی کو بہتر بناتا ہے۔

درست پیمائش: درست کاٹنے کے سائز کو یقینی بنانے کے لئے اعلی صحت سے متعلق پیمائش کے ساتھ۔

قینچ بلیڈ گیپ ایڈجسٹمنٹ: کاٹنے کے معیار کو یقینی بنانے کے لیے شیئر بلیڈ سائیڈ گیپ کو ایڈجسٹ کیا جا سکتا ہے۔

ماڈل: ہائیڈرولک بریک

b. اسٹروک فی منٹ: 8~12 بار

c.Blade مواد: Cr12Mov

d.موٹر پاور: 55KW

• کنورٹر

فیڈنگ اسٹیشن:

یہ ایک فریم، ایک سوئنگ رولر ٹیبل، ایک کنویئر رولر کنویئر اور ایک پاور یونٹ پر مشتمل ہے۔ اس کا کام فلیٹ پلیٹ کو پھینکنے والی مشین میں داخل کرنا ہے۔

b.Motor: 7.5KW

c.Reducer: BWY4 سوئنگ ریڈوسر

مین فیڈر:

یہ مشین کی بنیاد، تختی، سلائیڈر، پھینکنے والا رولر اور پاور یونٹ پر مشتمل ہے۔ نیومیٹک نفاذ کے لئے مواد کو اوپری رولر لفٹنگ اور نیچے پھینکنا۔ ٹرانسمیشن مکینیکل ہے۔ اس کا کام پلیٹ کو یارڈنگ ٹیبل میں کھانا کھلانا ہے۔

b.Motor: 7.5KW

c.Reducer: BWY4 سوئنگ ریڈوسر

• اسٹیکنگ مشین

اسٹیکنگ ٹیبل: یہ اسٹیل پلیٹوں اور اسٹیل کے حصوں پر مشتمل ہے جو ایک ساتھ ویلڈڈ ہیں۔ اس کا کام کیلیبریٹڈ فلیٹ پلیٹ کو اسٹیک کرنا ہے۔ لمبائی 12 میٹر۔

نیومیٹک اسٹاکر: اس میں طول بلد کی حد لگانے والے آلے کا ایک سیٹ اور ٹرانسورس لمیٹ لیولنگ ڈیوائس کے تین سیٹ ہوتے ہیں۔ دونوں کو محدود کرنے اور ایڈجسٹ کرنے کے طریقہ کار کو بورڈ کی مختلف چوڑائیوں کے مطابق ایڈجسٹ کیا جا سکتا ہے، اور ایڈجسٹمنٹ دستی ہے۔ مواد کو درست کرنے والا عمل ایک نیومیٹک ایکچوایٹر ہے۔

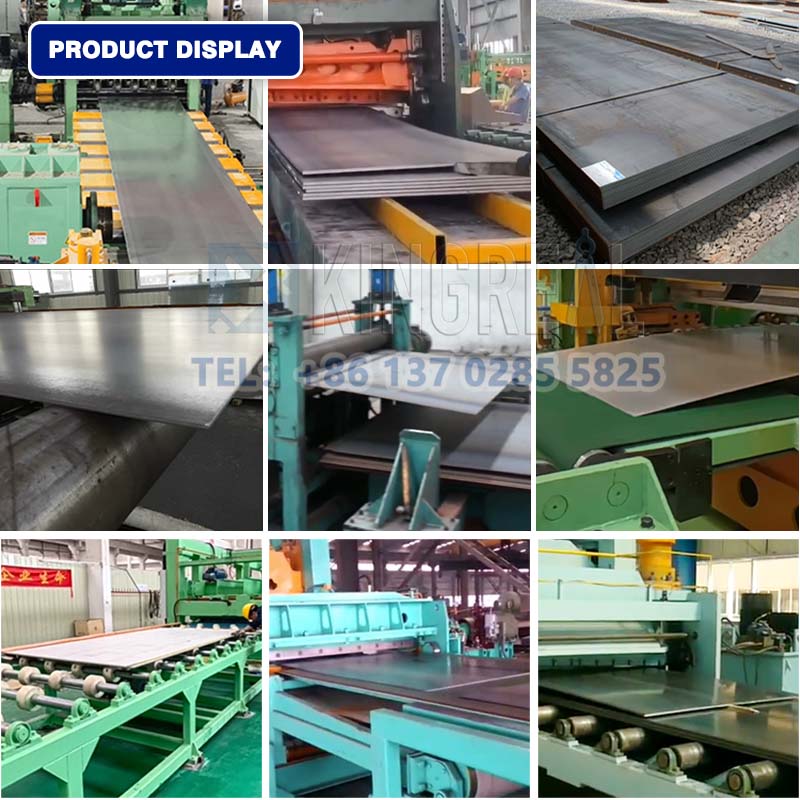

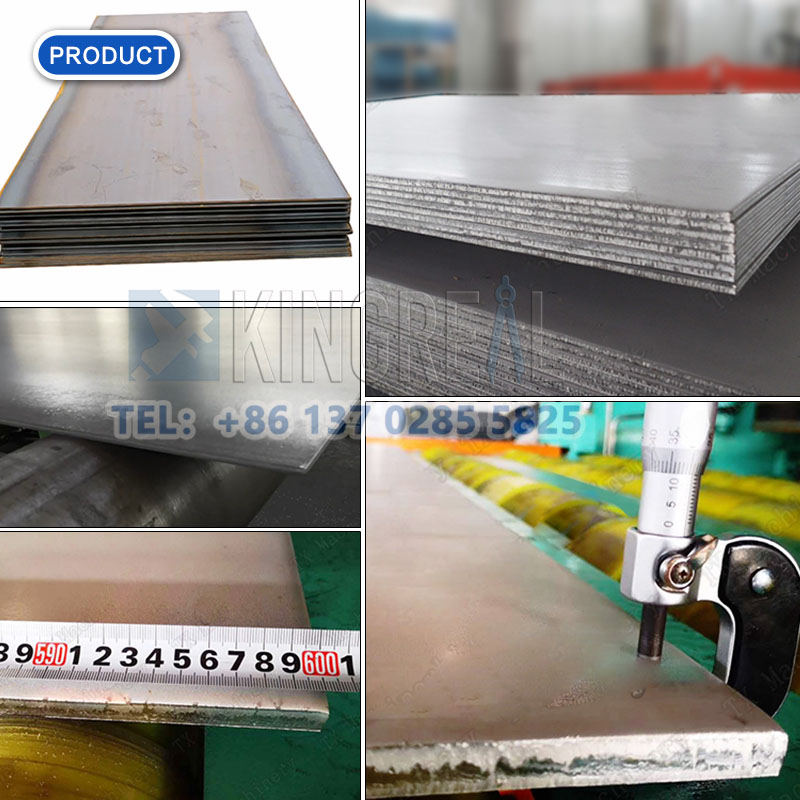

حتمی پروڈکٹ ڈسپلے

ہیوی گیج کٹ ٹو لینتھ لائن کے لیے کنگریل اسٹیل سلٹر سروس

1. اپنی مرضی کے مطابق خدمات کی مکمل رینج، گاہک کی پلیٹ کی پیداوار کے مطابق لمبائی لائن ڈرائنگ ڈیزائن کو بھاری گیج کٹ فراہم کرنے کی ضرورت ہے، انتخاب کے ساتھ ترتیب دیا جا سکتا ہے.

2. ہیوی گیج کٹ ٹو لینتھ لائن کے لیے مختلف کنفیگریشنز فراہم کریں، جیسے لوڈنگ ٹرالی، ٹرمنگ ڈیوائس، آٹومیٹک اسٹیکنگ، آٹومیٹک ڈسچارجنگ وغیرہ۔ مکمل طور پر خودکار پیداوار کا احساس کریں۔

3. ہیوی گیج کٹ کی لمبائی کی لائن کے استحکام اور لمبی عمر کو یقینی بنانے کے لیے مختلف قسم کے لوازمات فراہم کریں۔

4. انجینئرز مقامی بعد فروخت سروس کی گارنٹی، سائٹ پر ہیوی گیج کٹ کی لمبائی لائن کی تنصیب کی رہنمائی کر سکتے ہیں۔

5. 24/7 آن لائن بعد فروخت سروس، تکنیکی جواب۔

کٹ ٹو لینتھ لائن کے بارے میں اکثر پوچھے گئے سوالات

1/ اسٹیل پلیٹ کی زیادہ سے زیادہ موٹائی کتنی ہے جو آپ کی کٹ ٹو لینتھ لائن مشین کاٹ سکتی ہے؟

 KINGREAL STEEL SLITTER لمبائی کی لکیروں تک کاٹ کر دھاتی مواد کو کاٹ سکتا ہے جس کی موٹائی 0.2 mm سے 25 mm تک ہوتی ہے۔ تجویز کردہ مخصوص ماڈل آپ کی ضروریات پر منحصر ہوگا۔

 2/کاٹ ٹو لینتھ مشین بلیڈ کب تک چلتے ہیں؟

 کٹ سے لمبائی والی مشین بلیڈ کی عمر کا انحصار اس مواد پر ہوتا ہے جو کاٹے جا رہے ہیں اور استعمال کی فریکوئنسی۔ KINGREAL STEEL SLITTER سروس لائف بڑھانے کے لیے حسب ضرورت الائے اسٹیل بلیڈ بھی پیش کرتا ہے۔

 3/کون سا مواد لمبائی کی لکیروں کو کاٹنے کے لیے موزوں ہے؟

 KNGREAL کٹ ٹو لینتھ مشینیں بنیادی طور پر سٹیل، سٹینلیس سٹیل، کاربن سٹیل، ایلومینیم، کاپر اور دیگر دھاتی مواد کے لیے موزوں ہیں۔

4/ اگر کٹ ٹو لینتھ مشین ٹوٹ جائے تو کیا ہوگا؟

 KINGREAL STEEL SLITTER کٹ ٹو لمبائی والی مشینیں انتہائی قابل اعتماد معیار کی ہیں۔ اگر کسی پرزے کو نقصان پہنچا ہے تو، کنگریل اسٹیل سلٹر آپ کو متبادل پرزے فراہم کرے گا۔

5/ آپ کس قسم کی کٹ ٹو لمبائی مشینیں پیش کرتے ہیں؟

 KINGREAL STEEL SLITTER لمبائی والی مشینوں کو کٹ فراہم کرے گا جو گاہک کی اصل پراجیکٹ کی ضروریات سے ملتی ہیں، بشمول پروسیسنگ مواد، مواد کی موٹائی، چوڑائی، لمبائی، اور کاٹنے کا طریقہ۔ اور KINGREAL STEEL SLITTER بھی کٹ ٹو لینتھ مشینوں کو خصوصی اجزاء سے لیس کر سکتا ہے۔
