نام

تفصیل

خام مال

Q235 گھنٹہ

شیٹ کی موٹائی

5.0 ～ 16.0 ملی میٹر

شیٹ کی چوڑائی

900 ～ 2000 ملی میٹر

مشین ان پٹ نیٹ چوڑائی

2000 ملی میٹر

کنڈلی کا بیرونی قطر

φ1000 ~ 22200 ملی میٹر

کنڈلی کا اندرونی قطر

φ550 ~ φ760 ملی میٹر

کنڈلی کا زیادہ سے زیادہ وزن

30t

اسٹیکنگ کی لمبائی

1000 ~ 12000 ملی میٹر

آپریٹنگ اسپیڈ

0 ~ 25m/منٹ

کل طاقت

~ 500KW

گلے

جزو کا نام

تفصیل

1

اعلی صحت سے متعلق پری لیولنگ مشین

اس میں پانچ رولر لگنے اور دو رولر کلیمپنگ اور کھانا کھلانے کا انتظام استعمال کیا گیا ہے۔ ہائیڈرولک سلنڈر اوپری رولر کو چلاتا ہے جب وہ ایڈجسٹ کرتا ہے اور کھانا کھلانے کے لئے دباتا ہے ، اور بجلی کی طاقت کو ایڈجسٹ کرتا ہے اور لگانے کے لئے دب جاتا ہے۔ موٹر آفاقی اور ڈسٹری بیوشن باکس کے ذریعے اوپری اور نچلے رولرس کو یونیورسل کنیکٹنگ شافٹ کے ذریعے چلاتا ہے۔

2

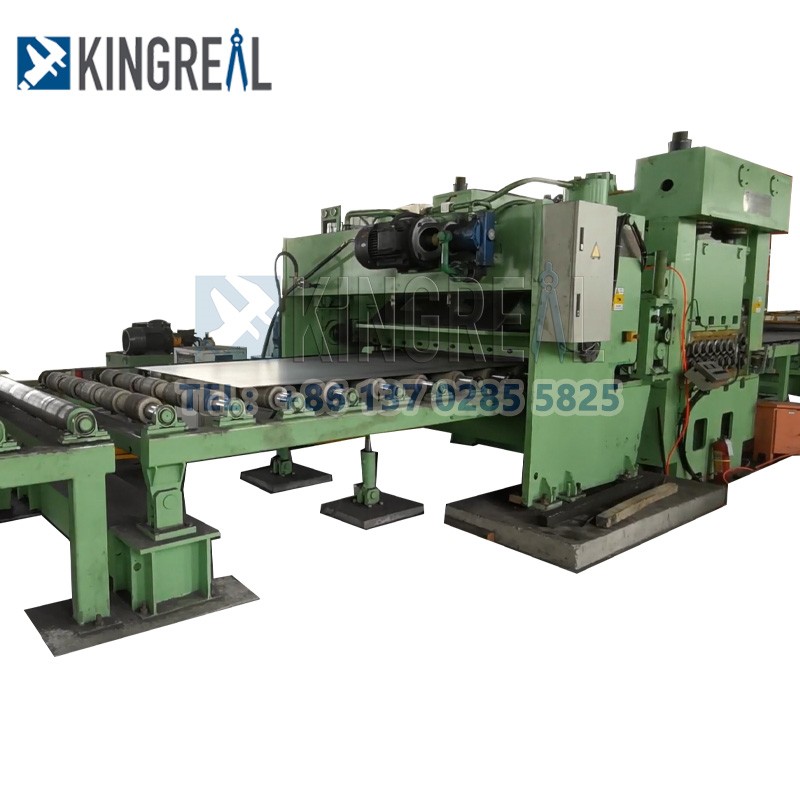

کٹ سے لمبائی والی مشین

A.Model: ہائیڈرولک بریک

بی اسٹروکس فی منٹ: 8 ~ 12 بار

C.Blade مواد: CR12MOV

D.MOTOR پاور: 55 کلو واٹ

3

8. بنانا آلہ

شیٹ کو شکل سے باہر جانے سے روکنا جب یہ کام کرتا ہے اور مرکزی سطح کی مشین میں اس کے داخلے کو کنٹرول کرتا ہے۔ مشین بیس ، رہنما رولر ، رولر کو محدود کریں ، سیٹ سلائیڈ کی حمایت کریں ، اور ایڈجسٹمنٹ ڈیوائس اس اسمبلی کو تشکیل دے رہی ہے۔ مختلف شیٹ کی چوڑائیوں کو ایڈجسٹ کرنے کے ل shave ، عمودی گائیڈ رولرس شیٹ کی چوڑائی کی سمت کے دونوں اطراف میں پوزیشن میں ہیں۔ گائیڈ رولر فریم اسی سلائیڈ پر طے کیا جاتا ہے ، جو تار کی راڈ نٹ کی ادائیگی کے ذریعہ موٹر کے ذریعے شیٹ کی چوڑائی کی سمت میں گائیڈ کالم پر سلائیڈ منتقل کرتا ہے۔
